1kV LV 電力ケーブルがグリッドに不可欠な理由

まとめ: 二次配電ネットワーク、商業施設、および局地的な工業地帯では、低圧線がエンドユーザーへの最後の最も重要なリンクを形成します。定格1kV以下の低圧配電ケーブル これらのネットワークの主要な導管として機能します。この記事では、標準の 0.6/1kV 外装アルミニウム ケーブルの内部マルチコアの仕組み、材料の利点、安全アーキテクチャについて詳しく説明し、プロジェクト マネージャーが電力網の効率を最大化するのに役立ちます。

目次

導入

0.6/1kV 5芯電力ケーブルの構造エンジニアリング

低電圧配電におけるアルミニウムの戦略的コストメリット

最新の電力入札における 5 コア システムの必要性

工場直接のコンプライアンスとプロジェクトの調達

導入

中圧変電所から地域の消費者向け送電網への移行には、非常に安定した二次配電ケーブルが必要です。 1kV 以下で動作するこれらの回路は、変動する負荷プロファイル、単相の不平衡、および外部の物理的な接地障害を継続的に管理する必要があります。自治体の建築予算を膨らませることなくこれらの需要に対応するために、電気コンサルタントは外装アルミニウム ケーブルに大きく依存しています。

長期安定性を実現するために正確に設計されており、台東ケーブル は、プレミアムグレードの 0.6/1kV 低電圧配電ケーブルを製造しています。特殊な圧縮技術とマルチコア撚り技術を利用する当社の製品ラインは、世界的な電力事業開発向けに機械的復元力と電気的信頼性の理想的な組み合わせを提供します。

0.6/1kV 5芯電力ケーブルの構造エンジニアリング

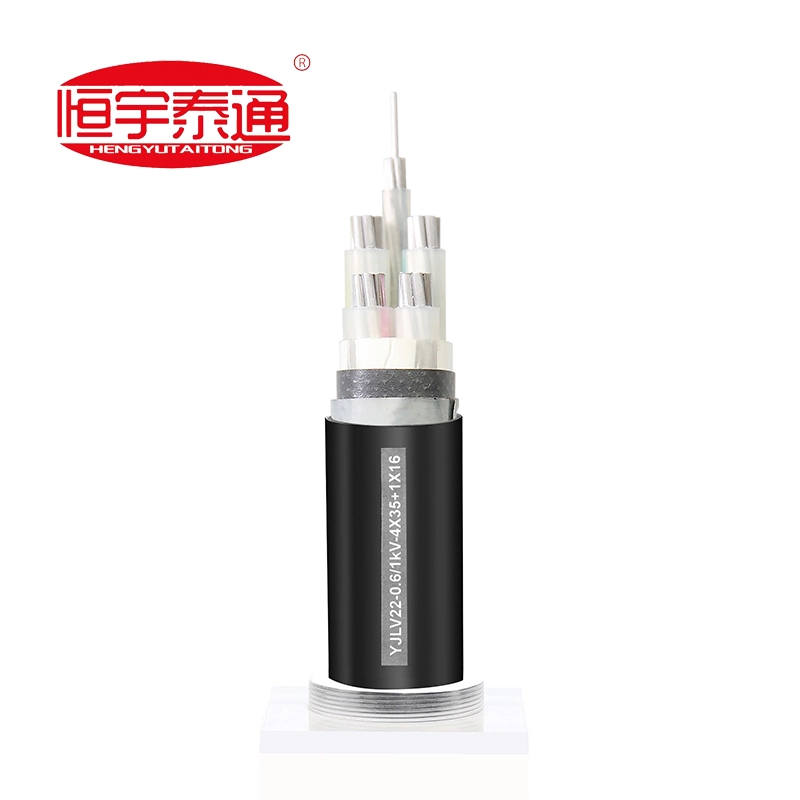

YJLV22-0.6/1kV のような標準構成を見ると、ケーブル断面から、直接埋設またはダクト設置用に構築された高度な多層保護システムが明らかになります。

圧縮アルミニウム導体:高純度アルミニウムを成形してより線にし、コア内の空隙を排除しながら電気断面積を最大化します。

架橋ポリエチレン (XLPE) 絶縁:高誘電絶縁を提供し、中心導体が最大 90°C の連続温度で安全に動作できるようにします。

インナー寝具と詰め物:非吸湿性のポリプロピレン素材で、マルチコア構造を完全に丸く構造のバランスを保ちます。

ダブルスチールテープアーマー (DSTA):アウタージャケットの下に重ねられた金属テープがしっかりと巻き付けられており、地下の圧砕荷重や掘削シャベルの衝撃に対して強力な耐久性を発揮します。

耐久性の高いPVCアウタージャケット:土壌酸、湿気の浸入、摩耗に耐える高度な環境追跡層を提供します。

低電圧配電におけるアルミニウムの戦略的コストメリット

大規模な地域の二次電力網の場合、銅コアを利用すると調達予算が急増する可能性があります。最新の低電圧システムでは、次の 2 つの決定的な理由から、圧縮アルミニウム導体が選択されます。

1.大幅な予算の節約:アルミニウムコアの調達により、揮発性の高い銅の代替品と比較して材料費が本質的に最大 40% 削減されるため、請負業者は厳しい財務制限内でグリッドの設置面積を拡大できます。

2.現場での取り扱いの簡素化：アルミニウムコアの軽量な性質により、これらのマルチコアケーブルは、曲がりくねった地下導管の中を引きずったり、深い溝に敷設したりすることが容易になり、作業員の疲労と設置時間を最小限に抑えることができます。

最新の電力入札における 5 コア システムの必要性

国際的な建築規制と送電網の仕様は頻繁に義務付けられています5芯ケーブルアーキテクチャ(例: 3 相 + 1 中性コア + 1 専用接地コア) 古い 4 コア設計と比べて:

優れた高調波処理:現代の商用ゾーンには、高調波電流を中性線に押し戻す非線形負荷が満載されています。当社の専用ニュートラルコア構成は、熱過負荷を防ぎます。

完璧な障害接地:統合された独立した接地コア (PE) は、アースへの即時の低インピーダンス パスを提供します。これにより、障害発生時に回路ブレーカーが瞬時に作動し、下流の機器や人員を危険な接触電圧から保護します。

工場直接のコンプライアンスとプロジェクトの調達

二次送電網拡張プロジェクトでは、設置ミスや製造上の欠陥が発生する可能性はゼロです。低電圧インフラには、正確な技術的調整が必要です。IEC 60502-1国際標準プロトコル。

で台東ケーブル、当社は厳密な 100% 工場直送のカスタマイズされた生産モデルを実施しています。当社では、古くなった一般的な倉庫在庫を一掃しません。代わりに、低電圧配電ケーブルのすべてのバッチは、プロジェクトの数量表 (BOQ) に正確に一致するようにカスタム押出成形され、指定された断面ステップ (例: 4✖35 + 1✖16mm2)、特殊なジャケット追跡色、および地域の電気条例への正確な準拠を保証します。

今すぐ当社の低電圧エンジニアリング部門にお問い合わせください認可された型式試験カタログや断面設計図を確保したり、今後のプロジェクト入札に向けて、すぐに契約可能な工場価格マトリックスを入手したりできます。
