MV 銅線電力ケーブルが系統の信頼性を保証する理由

まとめ：現代の重工業と都市インフラの拡大に伴い、中電圧ネットワークには前例のない送電安定性が求められています。定格 6/10 kV ～ 26/35 kV の中電圧電力ケーブル高負荷配電の重要な動脈として機能します。この記事では、中電圧銅線ケーブルの重要な構造層、エンジニアリング上の利点、および厳格な試験基準を分析し、インフラストラクチャ調達管理者を長期的なネットワーク セキュリティに向けて導きます。

目次

1.はじめに

2.6/10 kV ～ 26/35 kV MV ケーブルの構造層

3.なぜ銅導体が中電圧システムに優れているのか

4.地下のリスクの排除: シールドと装甲

5.技適と工場でのカスタマイズ

導入

6 kV ～ 35 kV の中電圧範囲内で送電網を運用すると、標準の低電圧線では耐えられない重大な電気的ストレスが生じます。このような高電位では、構造に何らかの不規則性があると、壊滅的な部分放電が発生する可能性があります。地方自治体の変電所や大規模な製造ゾーンの途切れのない継続性を保証するために、コンサルティング エンジニアは継続的に耐久性の高い銅コアの中電圧ソリューションを指定しています。

世界的に認められたメーカーとして、台東ケーブルは、高度なカテナリー加硫生産ラインを活用して、世界的な送電網の安全マージンを超える 6/10 kV ～ 26/35 kV の電力ケーブルを提供し、重工業の入札に高効率の配電オプションを提供します。

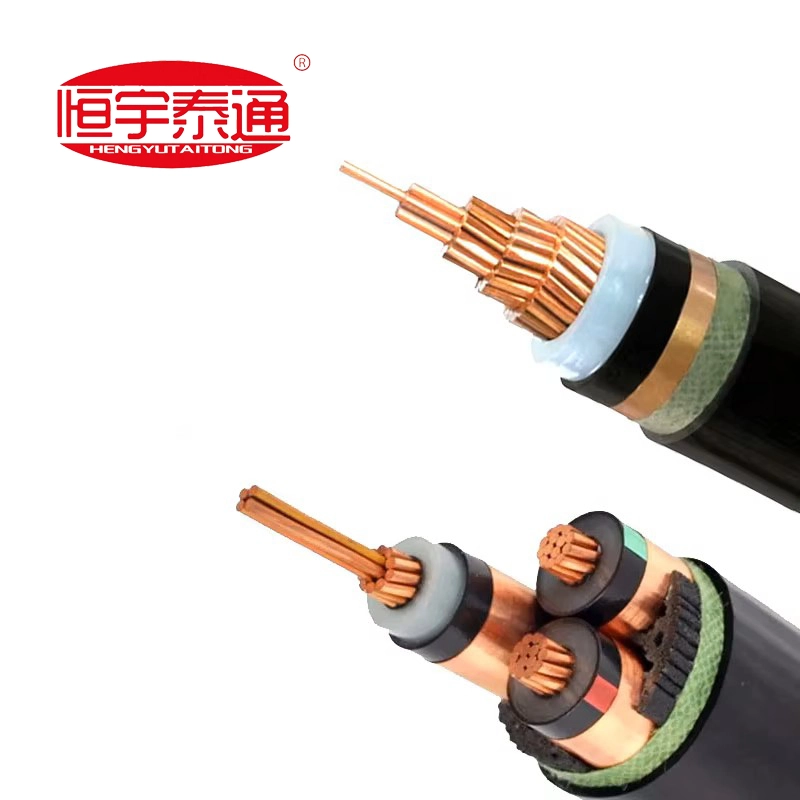

6/10 kV ～ 26/35 kV MV ケーブルの構造層

低電圧配線とは異なり、中電圧ケーブルには、強力な内部電場を均一化するために高度な三重押出層が必要です。構造エンジニアリングには、精密に製造されたいくつかのゾーンが含まれます。

導体: 高純度の円形圧縮撚線銅 (クラス 2)​​ により、最大の導電率と最小の直径が保証されます。

内部半導体シールド: 電気的応力集中を排除するために、導体上に直接押し出された滑らかな半導体層。

XLPE絶縁: 非常にクリーンな架橋ポリエチレン、最高 90°C の連続運転までの高電圧ストレスに対応します。

外部絶縁シールド: 半径方向の電場を均一化する剥離可能または接着された半導体層。

金属シールド層: 容量性充電電流と故障電流を地面に安全に運ぶように設計された、螺旋状に巻かれた高導電性銅テープまたは銅線。

外側保護シース: 金属シールドを下層土壌の湿気から隔離するように設計された、丈夫で耐候性の PVC または高密度 PE ジャケット。

銅導体が中電圧システムに優れている理由

アルミニウムは初期コストが低いため、地域の低電圧公共送電線で主流ですが、高純度銅は重要な 6 kV ～ 35 kV の中電圧配電では議論の余地のない標準です。その理由は次のとおりです。

1.優れた電流容量: 銅はアルミニウムよりも電気抵抗が大幅に低いため、シングルコアまたは 3 コアのセットアップで、より緊密な地下ダクトバンクを介して大規模な電力ブロックを伝送できます。

2.電圧降下の最小化: より長い産業稼働に不可欠な銅コアは、拡張された地域スパンにわたって送電線の熱損失を大幅に減少させます。

3.高い機械的引張強度: 銅は、複雑な溝の配線や方向性のある深い掘削の設置中に極端な引っ張り張力に耐えることができるため、コアが伸びるリスクが排除されます。

地下のリスクの排除: シールドと装甲

埋設された中電圧回路に対する最も一般的な脅威は、水トリー現象です。これは、安価な絶縁体内の微小なボイドが湿気と結合して、時間の経過とともにケーブルをゆっくりと劣化させる現象です。

台東ケーブルは、超クリーンな複合材料と最先端の三重共押出架橋技術を利用することで、このリスクを排除します。重なり合う銅テープ シールドとオプションのスチール ワイヤー アーマー (SWA) またはダブル スチール テープ アーマー (DSTA) を組み合わせることで、二重バリアを形成します。このバリアは、地下の岩石の圧力、湿気の浸入、げっ歯類による劣化を完全に防ぎ、耐用年数を 30 年以上延長します。

技術的準拠と工場でのカスタマイズ

世界的なインフラ入札には妥協の余地がありません。中電圧システムには、厳格な型式試験認定に裏付けられた完璧な設計実行が必要です。

で台東ケーブル、当社は一般的な大量在庫手形交換所を運営していません。 100% 工場直接のカスタマイズされた生産モデルで動作し、シングル コアおよび 3 コア中電圧ケーブルのすべてのバッチは、プロジェクト固有の数量表 (BOQ)、追跡システム要件、および地域の環境仕様に基づいて直接設計されます。

今すぐ当社の高圧技術ユニットにお問い合わせください工場の技術カタログや断面設計シートにアクセスしたり、地域のグリッド インフラストラクチャ入札の契約にすぐに使えるコスト見積もりを迅速に受け取ったりできます。
