LV 外装アルミニウムケーブルが埋設に最適な理由

まとめ: 最新のインフラストラクチャ、都市送電網、産業設備では、コストと長期信頼性のバランスをとるために、適切なケーブル構造を選択することが重要です。0.6/1 kV 低電圧外装アルミニウム電力ケーブルは、直接埋設地下流通の業界標準として浮上しました。この記事では、これらの高性能ケーブルの技術層を分析し、その独自の構造が機械的ストレスや環境の課題に対する究極の保護を提供する理由を分析します。

導入

外装アルミニウムケーブルの構造を詳しく見る

Double Steel Tape Armor (DSTA) の主な利点

グローバル入札における応募シナリオ

技術パラメータ: IEC 60502-1 準拠

結論と工場サポート

導入

地下配電ネットワークを設計する場合、調達管理者は 2 つの課題に直面します。それは、資材予算を管理しながら、送電網が数十年にわたる過酷な土壌条件、湿気、負荷の変動に耐えられるようにすることです。従来の非装甲オプションは直接埋設用途では不十分なことが多く、コストのかかる障害につながります。現在、0.6/1 kV 外装アルミニウム電力ケーブルは、アルミニウム導体の極めて高いコスト効率と頑丈な機械外装を組み合わせることで、このジレンマを解決しています。

認定された CREC 戦略的サプライヤーとして、Taitong Cable は、地域の公益事業仕様および国際プロジェクト数量明細書 (BOQ) に正確に合わせてカスタマイズされたマルチコア装甲アルミニウム ケーブルの製造を専門としています。

外装アルミニウムケーブルの構造を詳しく見る

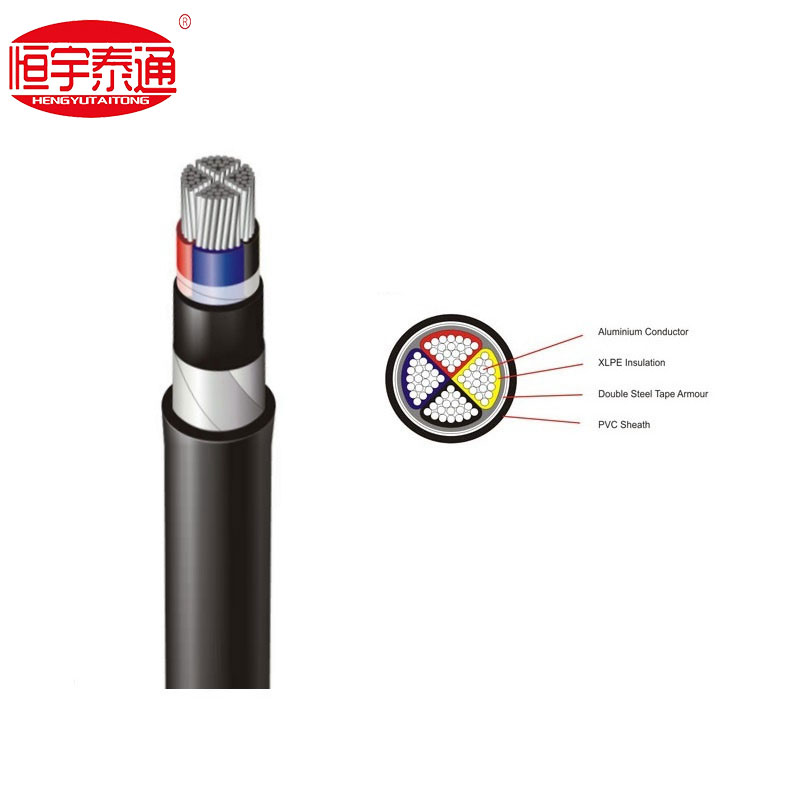

低電圧電力ネットワークの信頼性は、ケーブルの断面の完全性に完全に依存します。標準の 4 芯電源ケーブルの技術プロファイルを見ると、高度に最適化された多層保護システムがわかります。

国際規格の設計仕様に従って、ケーブルは 4 つの異なる機能層で設計されています。

1.アルミニウム導体:高純度の扇型圧縮撚線アルミニウムを使用。セクター設計により、4 つのコアが最小限の隙間空隙で完全に嵌合することが保証され、全体の外径が大幅に縮小され、導管スペースが節約されます。

2.XLPE絶縁:架橋ポリエチレンは優れた熱的および電気的特性を備えており、コアが最大 90 °C の連続温度で安全に動作し、最大 250 °C の短絡過負荷に対処できます。

3.ダブルスチールテープアーマー(DSTA):2 層のらせん状スチールテープが内側の寝具の上に巻き付けられています。この金属シールドは、地面を掘削する際の垂直方向の破砕荷重や偶発的な衝撃に対して継続的にカバーし、高い耐性を提供します。

4.PVCシース:耐久性の高いポリ塩化ビニルのアウタージャケットは、内部の金属装甲を湿気、土壌中の化学腐食、地上に露出した場合の紫外線放射から保護します。

Double Steel Tape Armor (DSTA) の主な利点

なぜ技術コンサルタントは、低電圧送電網向けに非装甲型よりも二重鋼テープ装甲を特に義務付けるのでしょうか?

優れた機械的耐衝撃性:地下ケーブルは、土壌の沈下、頭上の大型車両の通行、岩の多い地形の影響を受けます。二重スチールテープは、下にある XLPE 絶縁体を変形させることなく外部圧力を吸収する機械的シールドとして機能します。

齧歯動物およびシロアリの保護:熱帯または田舎の拡張地帯では、地下のシロアリやげっ歯類がポリマー ジャケットに重大な脅威を与えます。スチールテープの装甲は、生物の侵入を防ぐ侵入不可能な物理的バリアを提供します。

費用効率の高い直葬:外装されていないケーブルには、コンクリートで補強された深い溝または高価な連続配管が必要です。外装アルミニウムケーブルは、砂床の土壌溝に直接安全に埋設できるため、土木工事や設置の人件費を大幅に削減できます。

グローバル入札における応募シナリオ

0.6/1 kV 外装アルミニウム ケーブルは、その構造的復元力のおかげで、東南アジア、アフリカ、および「一帯一路」構想諸国の重要インフラ入札で広く利用されています。

主な地方自治体の配電:変電所の変圧器を住宅および商業用配電キオスクに接続します。

産業プラントおよび製造施設:機械的振動にさらされるオープンケーブルトレイまたは地下ダクトにケーブルが敷設されている重機アレイに電力を供給します。

再生可能エネルギープロジェクト:大規模太陽光発電所と風力発電網の集中インバーターステーションを接続します。

公共インフラ:地方自治体の街路照明ネットワークと高速道路監視システムに信頼性の高い地下電力線を提供します。

技術パラメータ: IEC 60502-1 準拠

台東ケーブル では、すべての低電圧外装アルミニウム電力ケーブルは、IEC 60502-1 (定格電圧 1 kV ～ 30 kV のケーブル) に厳密に従って完全に製造およびテストされています。

結論と工場サポート

0.6/1 kV 外装アルミニウム電力ケーブルに投資すると、初期資本支出を高い競争力を維持しながら、プロジェクトはメンテナンス不要のライフサイクルから恩恵を受けることが保証されます。グリッドの設置環境はそれぞれ異なるため、画一的な在庫を維持するのは非効率的です。

台東ケーブルは 100% カスタマイズされた量産モデルで動作します。当社は大量のジェネリック在庫を保有しておりません。代わりに、当社はマルチコア装甲ケーブルの各バッチを注文に応じて設計および製造し、カスタマイズされたコア数、断面積 (統合された街路照明コアなど)、および地域のプロジェクト要件への正確な準拠を保証します。

今すぐ当社のエンジニアリングチームにお問い合わせください工場価格の見積もりや技術データ シートを直接入手したり、今後のプロジェクトの入札に向けたカスタム ケーブル仕様について話し合ったりすることができます。
