電源ケーブル断面積の選択

電力ケーブルの導体の断面積はどのように選択すればよいですか?

I. 電力ケーブルの導体断面の選択原則

動作電流下でのケーブル導体の温度は、ケーブルの耐用年数の許容値を超えてはなりません。連続サービス回路内のケーブル導体の動作温度は、関連する仕様に準拠する必要があります。

短絡電流および短絡時間におけるケーブル導体温度は規定に従う必要があります。

動作電流下での接続回路の電圧降下は、回路の許容値を超えてはなりません。

10kV 以下の電力ケーブルの断面積は、上記 1 ～ 3 の要件を満たすことに加え、ケーブルの初期投資と耐用期間中の運用コストを考慮し、総合経済の原則に基づいて選択することが望ましい。

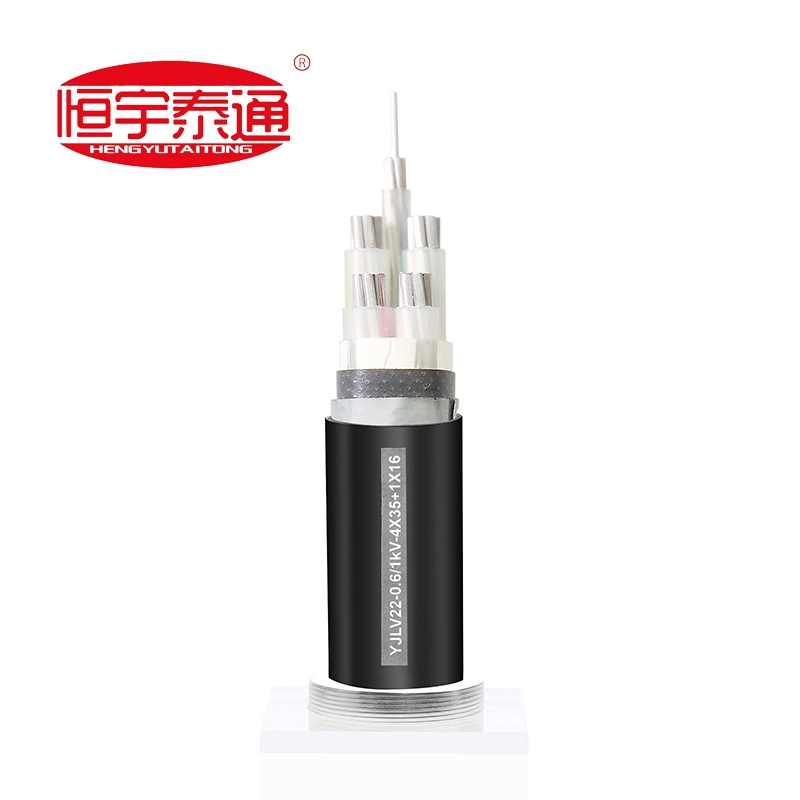

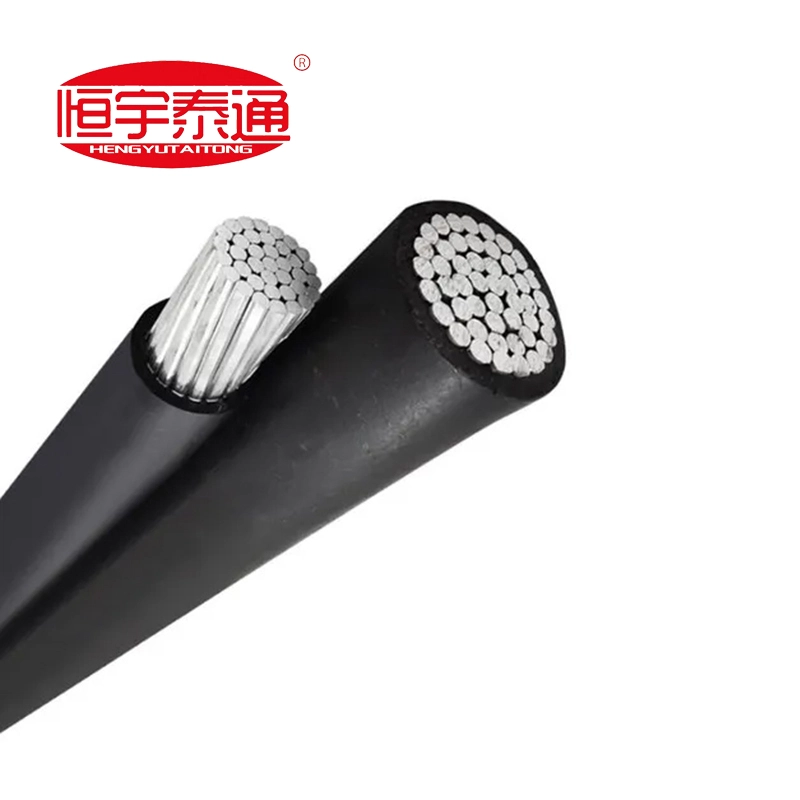

が提供するケーブルモデルの断面図台通ケーブル世界中の顧客に対して、業界標準に厳密に準拠します。

II.ケーブル導体断面積の選択

ケーブルの設計と選択の一般的な手順は、まず敷設条件に応じてケーブルの種類を決定することです。ケーブルの導体断面積の選択には、現地の敷設環境を考慮する必要があります。

66KV 以上のケーブルの場合、電流容量は現在の工業規格 JB/T 10181 を参照して計算されます。

一般的に使用される 35KV 以下のケーブルについては、メーカーが提供する電流容量を使用し、現地の敷設環境に応じた補正係数を加えて計算する必要があります。

ケーブル断面積は、連続許容電流、短絡熱安定性、許容電圧降下などの要件を満たしている必要があります。

電圧降下検証は、10KV以下のケーブルに対して実行されます。電圧検証は、導体断面積が70～95mm²未満の6KVおよび10KV以下の回路にのみ必要です。70～95mm²を超える導体では、電圧損失を減らすために断面積を大きくしても効果がなく、投資と非鉄金属の消費量の大幅な増加につながります。この場合、静電コンデンサなどの対策が必要です。補償、負荷時タップ切換変圧器、またはその他の方法がより適切であり、技術経済的な比較を通じて決定されるものとします。

短絡熱安定性検証は、10KV 以上のケーブルに対して実行する必要があります。

したがって、断面はお客様からのお問い合わせの際に必要かつ重要な要素となります。
