0.6/1kV アルミニウム外装ケーブルが電力網に選ばれる理由

まとめ：工業団地の開発、再生可能エネルギー収集ネットワーク、商業配電ループでは、設置予算と厳重な地下保護のバランスを取ることが不可欠です。外装アルミニウム電源ケーブルは、直接埋設された低電圧電力ネットワークのバックボーンとして機能します。この記事では、内部層構造エンジニアリング、二重スチールテープ保護メカニズム、およびマルチコアアルミニウム装甲ラインを国際プロジェクト調達の主要仕様にするコストメリットについて詳しく説明します。

目次

導入

0.6/1kV マルチコア外装アルミニウムケーブルの構造アーキテクチャ

ダブルスチールテープアーマー: 直接埋設ユーティリティの実行を確保

アルミニウム導体: 大規模インフラストラクチャの ROI を最大化

世界的な電力プロジェクトにおける主な応用シナリオ

工場直接のカスタマイズと調達のセキュリティ

導入

地下の送電網は常に機械的な危険にさらされています。直接埋設のトレンチでは、土壌の圧密圧縮、掘削中の偶発的な物理的打撃、および地下へのげっ歯類の侵入が発生します。さらに、長距離の二次配電ネットワークでは、従来の太い銅ケーブルを使用すると、原材料コストと輸送オーバーヘッドが大幅に増加します。

これらの技術的および予算的な課題を解決するには、台東ケーブルは、高性能 0.6/1kV マルチコア外装アルミニウム電力ケーブルを製造しています。高導電性アルミニウム撚り線導体と頑丈な金属外装を組み合わせた当社のケーブルは、妥協のない機械的安全性と長期的な運用効率を世界の電力会社請負業者に提供します。

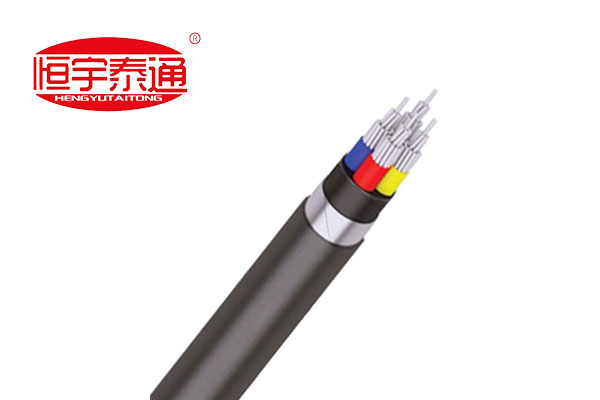

0.6/1kV マルチコア外装アルミニウムケーブルの構造アーキテクチャ

スチールテープ外装アルミニウム電源ケーブルの多層断面は、完全な機械的および電気的保護を提供します。

アルミニウムより線導体 (クラス 2)​​:安定した電流容量、軽量、高い端子接続信頼性を保証するために、しっかりと撚られた高純度のアルミニウム電線で形成されています。

色分けされた相絶縁:プレミアム XLPE または PVC 絶縁体が標準化された色 (赤、黄、青など) で各コアに巻き付けられ、現場での設置中にエラーのない位相識別を保証します。

押出成形インナー寝具/クッションシース:外装プロセス中に鋭利な金属エッジから相絶縁体を保護するために、内部コアアセンブリの上に形成されます。

ダブルスチールテープアーマー (DSTA):重なり合う螺旋状のスチールバンドをコアマトリックスの周りに巻き付けることで、高い半径方向の破砕圧力を吸収し、物理的な工具や石がケーブルに穴を開けるのを防ぎます。

耐久性の高い保護外側シース:湿気の侵入、土壌酸腐食、環境劣化を防ぐ耐油性、UV 安定化 PVC または PE ジャケット。

ダブルスチールテープアーマー: 直接埋設ユーティリティの実行を確保

インフラストラクチャコンサルタントが指定する理由スチールテープ外装 (DSTA) ケーブル低電圧二次主電源用の YJLV22/VLV22 シリーズのようなものですか?

1.高価な外部導管の廃止:外装されていないケーブルを地下に埋め込む場合は、重い PVC またはコンクリートのダクトが必要です。スチールテープで装甲された設計は、地下の溝に直接敷設できるため、土木掘削と配管のコストが大幅に削減されます。

2.極端な衝突および衝撃防御:強い地盤圧力、岩の沈下、または頭上を通過する車両により、軟質プラスチックのケーブルが変形する可能性があります。二重のスチールテープラップが物理的衝撃を吸収し、構造コアの完全性を維持し、相間の短絡を防ぎます。

3.地下の害虫防御:シロアリ、ホリネズミ、げっ歯類は、標準的なポリマーコーティングを定期的に噛み砕きます。侵入不可能な金属鋼のバリアは生物学的損傷を防ぎ、地下ネットワークの寿命を 30 年以上に延ばします。

アルミニウム導体: 大規模インフラストラクチャの ROI を最大化

原材料の予算がプロジェクトの実現可能性を左右します。活用するアルミニウムより線導体銅の代わりに、決定的な経済的利点が得られます。

大幅なコスト削減:アルミニウムは 1 ドル当たりの優れた導電性を実現するため、EPC 請負業者は広範囲の配電距離にわたってケーブル材料の支出を大幅に削減できます。

軽量な取り扱い重量:アルミニウムの軽量化により、ケーブル トレイの引き抜きが容易になり、設置の労働時間が短縮され、海外配送の輸送コンテナの運賃コストが削減されます。

世界的な電力プロジェクトにおける主な適用シナリオ

台東ケーブル の装甲アルミニウム シリーズは、強度、保護、手頃な価格のバランスのおかげで、主要な国際プロジェクトの入札で広く採用されています。

太陽光発電と風力発電所:広大な屋外地形を越えて、インバータステーションから昇圧変圧器ユニットまで低電圧出力を伝送します。

工業団地および化学プラント:重機の負荷にさらされる屋外のケーブルトレンチや地下ダクトに沿って二次電力を配線します。

商業用および住宅用副電源:拡大する郊外開発における主変電所を個々の建物の分電盤に接続します。

工場直接のカスタマイズと調達のセキュリティ

国際的なインフラ調達では、断熱材の隙間や装甲の隙間は一切許容されません。すべての製造ロットは、IEC 60502-1 や BS 5467 などの権威ある国際規格に準拠する必要があります。

で台東ケーブル、100%工場直送のカスタマイズされた生産モデルを通じて、お客様のプロジェクトの実行をサポートします。当社では、既成品や経年劣化した倉庫在庫処分品を押し出すことはありません。代わりに、当社はお客様のプロジェクトの正確な数量表 (BOQ) に直接適合するよう外装アルミニウム電源ケーブルのすべてのバッチをカスタム製造します。導体断面積 (16mm2 から最大 500mm2)、マルチコアの組み合わせ (3 コア、4 コア、3+1、4+1、3+2)、外装の厚さ、および地域の国内送電網の要件に適合する特殊な外側ジャケットの化合物を校正します。

今すぐ当社の配電エンジニアリング部門にご連絡ください認可された型式試験証明書、カスタム寸法の設計図を請求したり、今後のグリッド入札に向けて工場から直接直接コスト見積もりを受け取ったりすることができます。
