架空絶縁アルミニウムケーブルが選ばれる理由 電力網

まとめ: 拡大する都市送電網、国境を越えた配電システム、地方の電化への取り組み全体において、プロジェクト予算と長期的なインフラの安定性のバランスをとることが重要です。架空絶縁アルミニウム ケーブル (架空バンドル ケーブルまたは ABC と呼ばれることが多い) は、現代の屋外ユーティリティ ラインの主要な配線フレームワークとして機能します。この技術的洞察は、絶縁アルミニウム導体が世界的な電力会社の調達において最優先の選択肢となっている構造上の利点、耐候性メカニズム、および経済的利点を詳しく分析します。

目次

導入

架空絶縁アルミニウムケーブルの構造アーキテクチャ

アルミニウムと銅: 経済的および機械的な利点

耐候性 XLPE 断熱材: 環境劣化から身を守る

地域電力網における主な応用シナリオ

工場直接のカスタマイズと調達のセキュリティ

導入

長距離架空送電網は、厳しい環境負荷に直面しています。裸の架空導体は、伝統的ではありますが、木の枝との接触、野生動物の干渉、着氷、風による短絡に対して非常に脆弱です。さらに、田舎の長距離にわたって太い銅の導体を使用すると、送電塔のコストとプロジェクトの資本支出が大幅に膨れ上がります。

これらの設置上の障害を解決するために、Taitong Cable は高性能架空絶縁アルミニウム ケーブルを製造しています。高純度アルミニウム撚線導体と堅牢な耐候性ポリマーを組み合わせた当社の架空送電線は、世界中の電力会社やインフラ開発に信頼性の高い中断のない電力供給を保証します。

架空絶縁アルミニウムケーブルの構造アーキテクチャ

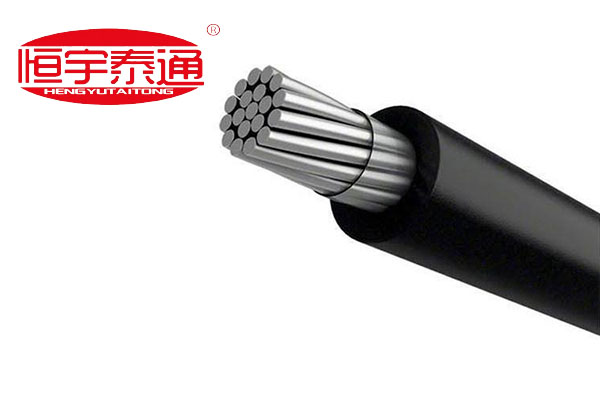

標準の絶縁アルミニウム ケーブルを詳しく調べると、引張弾性と屋外耐久性を考慮して精密に設計された断面が明らかになります。

高導電性アルミニウム撚り線導体:圧縮されたアルミニウムより線は、純銅の代替品よりも線全体の重量を大幅に低く抑えながら、優れた導電性を提供します。

半導体導体シールド (MV ライン用):撚り線導体の表面とその上の絶縁層の間の電気的ストレスポイントを平滑化します。

耐候性 XLPE / HDPE 断熱材:紫外線 (UV) 劣化、吸湿、熱亀裂をブロックするためにカーボン ブラックを特別に配合した緻密な黒色の架橋ポリエチレン (XLPE) または高密度ポリエチレン (HDPE) コンパウンド。

アルミニウムと銅: 経済的および機械的な利点

地方自治体の電力当局と EPC 請負業者がますます指定するようになっているのはなぜですか絶縁アルミニウム導体架空配電入札のためですか？

1.比類のないコスト効率:アルミニウムは、銅の数分の一の原材料コストで、優れた重量比導電率性能を実現します。これにより、電力会社は何百マイルもの追加の送電網範囲にわたってプロジェクト予算を拡張することができます。

2.電柱と塔の機械的負荷の軽減:銅製アルミニウム ケーブルの重量は約 3 分の 1 なので、サポート ポール、クロスアーム、サスペンション クランプにかかる物理的な張力が大幅に軽減されます。これにより、構造設置コストが削減され、長いスパンにわたるラインのたるみが防止されます。

3.グリッドの安全性と盗聴防止の強化:アルミニウムのコアを厚い絶縁体で覆うことにより、嵐の際に木の枝が揺れることによって引き起こされる偶発的な短絡を防ぎ、住宅の配電ゾーンでの不正な電気の盗聴を阻止します。

耐候性 XLPE 断熱材: 環境劣化から身を守る

屋外の架空ケーブルは、強い日射、大雨、塩水噴霧、極端な温度変動に継続的にさらされます。

台東ケーブル が使用する特殊な XLPE 絶縁コンパウンドは、重要な防御特性を提供します。

高い耐熱性:最大 90 °C の導体温度で連続動作し、溶融や滴下することなく最大 250 °C の短絡緊急事態に耐えます。

耐紫外線性および耐オゾン性:カーボンブラックを強化した外側カバーは、紫外線によるポリマー鎖の分解を防ぎ、熱帯や砂漠の環境でも 30 年を超える耐用年数を保証します。

地域電力網における主な応用シナリオ

台東ケーブル の絶縁アルミニウム線は、強度と手頃な価格のバランスのおかげで、主要な入札仕様で広く採用されています。

地方および郊外のグリッド拡張:回線距離が主なコスト要因となる分散したコミュニティ全体に、コスト効率の高い主フィーダ回線を供給します。

都市の架空線の近代化:停電を減らし、偶発的な感電を防ぐために、混雑した市街路で危険な裸の導体を交換します。

森林および海岸伝播ゾーン:海水による腐食や葉切れのリスクを伴うことなく、植生の密集した回廊や高湿度の沿岸地域を通る安全な配送ループを実行します。

工場直接のカスタマイズと調達のセキュリティ

電力会社の入札では、導体の欠陥、インピーダンスの変動、または絶縁ボイドが発生する余地はまったくありません。国際調達契約では、IEC 60502、IEC 61089、BS 7870 などの認知されたパラメータへの厳格な準拠が求められます。

で台東ケーブル、100%工場直送のカスタマイズされた生産モデルを通じて、お客様のプロジェクトの実行をサポートします。当社では、既成品や経年劣化した倉庫在庫処分品を押し出すことはありません。代わりに、当社はお客様のプロジェクトの正確な数量明細書 (BOQ) に直接合わせて、架空絶縁アルミニウム ケーブルのバッチごとにカスタム製造します。導体の撚り線、断面積 (16 mm2 から 630 mm2 まで)、コア数、および絶縁の厚さを現地の国家グリッド標準に合わせて調整します。

今すぐ当社の架空送電チームにご連絡ください検証済みの型式試験レポート、カスタム寸法図、または今後の公共料金入札に向けた工場直接の価格見積もりをリクエストしてください。
