柔軟な鉱物絶縁ケーブルがグリッドを保護する理由

まとめ：高密度の超高層ビル、地下交通網、重石油化学地帯では、公共の安全を守るために最終層の耐火配線を指定することが不可欠です。鉱物絶縁フレキシブル耐火ケーブル電気火災の生存性の絶対的な頂点を表します。この記事では、産業グレードの 0.6/1kV NG-A 電源ケーブル シリーズの高度な構造解剖学、極端な火災、水衝撃防御メカニズム、および配線の利点を詳しく説明します。

目次

導入

0.6/1kV NG-A フレキシブル鉱物絶縁ケーブルの構造レイアウト

究極のファイアサバイバル: 炎、水、衝撃を乗り越える

柔軟性がオンサイト設置の状況を変える理由

工場直接のカスタマイズと調達コンプライアンス

導入

大規模な火災の発生により商業施設や製油所が被害を受けると、標準的なプラスチック絶縁ケーブルは数分以内に故障し、構造物のライフラインへの電力が遮断されます。標準的な難燃性ワイヤや基本的な耐火性ワイヤであっても、厳しい温度閾値があります。主要な防火エレベーター、バックアップ換気システム、緊急制御制御パネルなどの重要な回路の場合、最新のエンジニアリング仕様では、絶対に燃えない特殊なケーブルが必要です。

これらの妥協のない世界的なインフラの安全性パラメータを満たすために、Taitong Cable Co., Ltd. は高性能の柔軟な鉱物絶縁耐火ケーブルを製造しています。燃焼リスクを完全に排除する無機材料で設計された当社の製品ラインは、世界中の注目を集めるエンジニアリング プロジェクトに究極の運用安全マージンを提供します。

0.6/1kV NG-A フレキシブル鉱物絶縁ケーブルの構造レイアウト

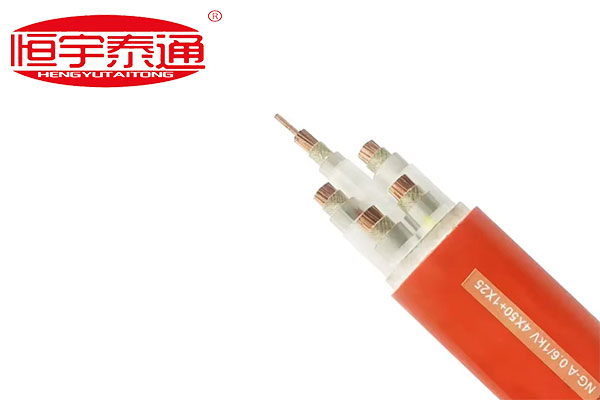

標準的な合成ポリマー配電線とは異なり、NG-A 0.6/1KV 4 X 50 + 1 X25 mm アーキテクチャは、無機鉱物化合物を利用して永久シールドを作成します。

猛暑対策：

高純度銅導体:銅の撚り線から形成されており、毎日の全負荷性能において堅牢な電力伝送と低抵抗を保証します。

無機ミネラル断熱バリア:安定性の高い鉱物（酸化マグネシウムや特殊な合成鉱物テープなど）を使用して包み、圧縮します。この層には有機物質がまったく含まれていないため、発火したり、発火したり、燃焼を持続したりすることはありません。

内部フィラーと保護寝具:機械的ストレス下でも構造コアの丸みを維持する、難燃性で毒性のない鉱物化合物から作られています。

アルミニウム/金属保護シース:外側カバーの下にあるシームレスな金属封じ込め層が、完璧な防水性と堅牢な電磁シールド (EMI) を提供します。

耐久性の高い安全アウタージャケット:明るいオレンジ/赤色の難燃性、低煙ジャケットは、共有ケーブル トレイで優れた耐トラッキング性と明確な安全識別を提供します。

究極のファイアサバイバル: 炎、水、衝撃を乗り越える

標準耐火電線は通常、乾炎への曝露に対してのみテストされます。しかし、現実世界の構造物火災には、同時に作用する 3 つの異なる破壊力が関係します。それは、高熱、緊急スプリンクラー システムからの重水噴霧、および石材の崩壊や梁の落下による物理的衝撃です。

NG-A フレキシブルミネラル断熱シリーズは、BS 6387 CWZ プロトコルなどの厳格な国際基準に準拠することで、これらの複合的な危険に耐えられるように特別に設計されています。

1.難燃性(C):950°C で最大 180 分間激しい燃焼に直接さらされている間も、連続的な電気回路の完全性を維持します。

2.耐水噴霧性(W):650°C で 15 分間直火にさらされ、その後 15 分間消火ホースからの激しい放水にさらされた場合でも、短絡に耐えることができます。

3.機械的衝撃耐性 (Z):950°C の燃焼試験条件下で機械式打撃バーによって繰り返し打撃を受けながらも、一定のパワーフローを維持します。

柔軟性がオンサイト設置の状況を変える理由

歴史的に、鉱物絶縁ラインを利用するということは、旧式の硬くて重い銅被覆ロッド (BTTZ) を扱うことを意味していました。これらの従来のシステムでは、複雑で高価な曲げ工具が必要で、生産期間が短いという欠点があり、複雑な接合部により人件費が高くなっていました。

Taitong Cable の最新の NG-A 柔軟なミネラル設計は、次のような設置の問題点を解決します。

狭い半径の曲げ:より線導体と柔軟な鉱物シールド テープにより、構造用コンクリート柱の周囲や密閉された配電盤キャビネット内で線をスムーズに曲げることができます。

連続ロングラン:延長された連続ドラム長で製造されているため、中間の中間ケーブル接続の必要性が完全に排除され、電気的脆弱点が軽減されます。

工場直接のカスタマイズと調達コンプライアンス

エリート層の商業インフラストラクチャプロジェクトでは、未検証の材料や構造上の弱点に対するマージンはまったくゼロです。鉱物分配システムのすべてのバッチは、正確な電気工学数量表 (BOQ) と完全に一致している必要があります。

で台東ケーブル株式会社. 、私たちは厳格な大量生産の在庫清算システムを拒否し、100% 工場直接のカスタマイズされた生産モデルを支持します。当社は、お客様の正確な構成要件に合わせて柔軟な鉱物絶縁ケーブルの各バッチを設計および製造し、プロジェクトの正確な電気パラメータに合わせて特定のコア数、正確な断面配置、カスタム構造長を調整します。

今すぐ当社の高安全電力エンジニアリング チームにお問い合わせください。認可されたテストレポートや詳細な構造図面にアクセスしたり、今後のグリッドインフラストラクチャ入札の工場直接のコスト見積もりを迅速に受け取ったりすることができます。
