低電圧 2 ～ 5 コア銅導体 PVC 絶縁およびシース電源ケーブル

Taitong Cable は、中国のプロのケーブルメーカーおよび世界的サプライヤーであり、定格 0.6/1kV の低電圧 2 ～ 5 芯銅導体 PVC 絶縁およびシース電力ケーブルを提供しています。これらの多芯電気ケーブルは、二重 PVC 絶縁体とシースを備えた単線またはより線銅導体を備えており、あらゆる断面を提供し、世界的な建設配線プロジェクト向けの ISO および IEC 規格に完全に準拠しています。当社は、工場直販ルートを通じて一貫した高品質のケーブルをコスト効率の高い価格設定で供給し、大量購入の需要や国際的なバイヤーのワンストッププロジェクトソーシングのニーズに完全に応えます。

お問い合わせを送信

製品説明

Taitong の低電圧 2 ～ 5 コア銅導体 PVC 絶縁およびシース電源ケーブルは安定した電力を供給します低電圧降下と最小限のエネルギー消費で伝送します。このマルチコアの内側の PVC 絶縁体銅製 PVC 電源ケーブルは、漏電をブロックする優れた誘電性能を発揮し、外側の PVC はシースは、湿気、酸、アルカリ、機械的磨耗に対して堅牢な耐性を備えています。カスタム難燃剤さまざまなエンジニアリング仕様に合わせてグレードを製造できます。高導電性の単銅またはより線銅導体は、産業施設や建設工事の安定した電力供給と耐用年数の延長を保証します。このケーブルシリーズは、世界規模の建設プロジェクトの調達における機器の交換や大規模な一括調達に適合します。中国製のケーブル。

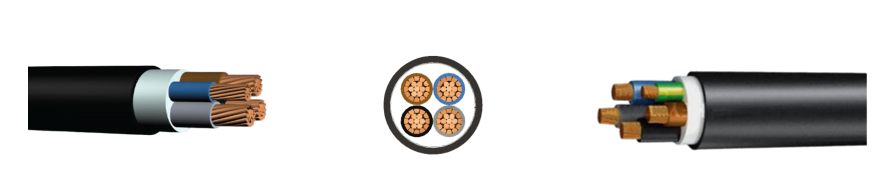

1、銅導体 2、PVC絶縁体 3、PVCオーバーシース

Cu/PVC/PVC、NYY (NYY-O、NYY-J)

アプリケーション

LV PVC 絶縁 2 ～ 5 コア銅 PVC シース電源ケーブルは、屋内および屋外の固定設置に適用されます。

ケーブルは、ケーブルトレイ、導管、または地下での敷設をサポートし、住宅、商業、工場に最適です。建設配線プロジェクト。

工事

導体: 単線クラス 1 銅線 (RE) または円形撚り線銅線クラス 2(RM)

絶縁体: ポリ塩化ビニル (PVC)

フィラー: ポリプロピレン充填コンパウンド (オプション)

バインダーテープ：ポリエステル不織布バインダーテープ

外部シース: ポリ塩化ビニル (PVC)

オーバーシースの色：通常は黒

*ご要望に応じて他の色も利用可能です

パラメータ

0.6/1kV 低電圧、2/3/4/5 コア、銅導体、PVC 絶縁、PVC シース電源ケーブル

参考規格	IEC 60502-1、 DIN VDE 0276-603:2010-03 (HD 603 S1:1994/A3:2007) IEC 60228: 電気導体ケーブル HD 308 S2: コアの色の識別 IEC 60445: 導体の識別色 IEC 60332-3-24 (カテゴリー C) 難燃性試験
定格電圧(U0/U(Um))	600/1000V(1.2kV)
動作温度	70℃（通常動作時の最高導体温度：80℃（PVCST 1）、90℃（PVC ST2））
短絡温度	160℃（断面積≦300mm2）、140℃（断面積＞300mm2）
曲げ半径	分。曲げ半径（取付時）：15D 分。接続ボックスおよび終端付近の曲げ半径: 12D（D=外径）
導体の公称断面積	1.5~400mm²(2~5コア、3+1コア、3+2コア、4+1コアを含む) (またはクライアントの要件ごと)
リクエストに応じて特別機能も利用可能	IEC 60332-3-22 (カテゴリー A); IEC 60332-3-24 (カテゴリー C);低煙ハロゲンフリー。スチールテープ装甲 (STA);鋼線装甲 (SWA); IEC 60331に準拠した周波数抵抗。

IEC 60502-1 および HD 603-S1 に基づいた、0.6/1 kV マルチコア (2 ～ 5 コア) 銅 PVC 絶縁電源ケーブルは、柔軟なカスタム構造

アウターシース：ST2-PVC、ST7-PE、ST8-LSZH

装甲オプション: STA スチールテープ装甲、SWA 細鋼線装甲、頑丈な太い鋼線装甲

干渉防止のための銅テープシールド

難燃性、耐火性、耐紫外線性、防蟻性を備えたカスタマイズされたシースコンパウンド

マルチコアレイアウト：2-5コア、3+1、3+2、4+1マルチコア構造

IECの構造	欧州規格	アプリケーション
銅/PVC/PVC	ニューヨーク	屋内固定設置、ケーブルトレンチ、汎用建物に適しており、 ST2-PVCアウターシース。
銅/PVC/PE	NY2Y	屋外暴露、野外での直接埋設、および湿った土壌条件向けに設計されており、 ST7-PEアウターシース。
銅/PVC/LSZH	カスタマイズされた	地下鉄、トンネル、ショッピングモールに適用され、ST8 低煙ゼロハロゲン (LSZH) アウターを装備鞘。

コア絶縁色: HD 308 S2 に準拠した識別。緑/黄は保護導体に準拠 IEC 60445。(下図を参照)

コア数	標準コアカラー (HD 308 S2 ごと)
2	-	-	青	茶色
3	Gタイプ / Jタイプ	緑と黄色	青	茶色
3a	O型 / X型	-	青	茶色	黒
3	O型 / X型	-	-	茶色	黒	グレー
4	Gタイプ / Jタイプ	緑と黄色	-	茶色	黒	グレー
4a	Gタイプ / Jタイプ	緑と黄色	青	茶色	黒
4	O型 / X型	-	青	茶色	黒	グレー
5	Gタイプ / Jタイプ	緑と黄色	青	茶色	黒	グレー
a 特定のアプリケーションのみ。
タイプ: NYY-J;ニューヨークオー

0.6/1kV 低電圧 2 ～ 5 芯 PVC 絶縁および被覆銅電力ケーブルのケーブルタイプ

含む：

0.6/1kV 低電圧 2 芯銅導体 PVC 絶縁 PVC シース電源ケーブル

0.6/1kV 低電圧 3 芯銅導体 PVC 絶縁 PVC シース電源ケーブル

0.6/1kV 低電圧 4 芯銅導体 PVC 絶縁 PVC シース電源ケーブル

0.6/1kV 低電圧 5 芯銅導体 PVC 絶縁 PVC シース電源ケーブル

0.6/1kV 低電圧 3+1 コア銅導体 PVC 絶縁 PVC シース電源ケーブル

0.6/1kV 低電圧 3+2 コア銅導体 PVC 絶縁 PVC シース電源ケーブル

0.6/1kV 低電圧 4+1 コア銅導体 PVC 絶縁 PVC シース電源ケーブル

工場供給の利点

この低電圧 2 ～ 5 芯銅導体 PVC 絶縁およびシース電源ケーブルシリーズは、大規模なバルクに適合します世界的な建設、商業および産業エンジニアリングプロジェクトの調達低電圧配線ケーブルの調達中国から。中国の専門ケーブルメーカーとして、当社は工場直接供給、柔軟なカスタマイズを提供します。断面、カスタム難燃グレード、国際エンジニアリング向けの完全な技術文書購入者。すべてのマルチコア銅線ケーブルは、ISO および IEC 規格に完全に準拠して製造されています。コスト効率の高い卸売価格により、ワンストップの大量調達と長期プロジェクト協力の需要を満たすことができます。世界中の顧客。
