低電圧マルチコア銅 PVC 絶縁 SWA 装甲 PVC シースケーブル

Taitong Cable は、低電圧マルチコア銅 PVC 絶縁 SWA 装甲 PVC シースケーブル (2 コアから 5 コア、0.6/1kV CU/PVC/SWA/PVC) を提供しており、地下敷設やインフラプロジェクトに広く適用されています。当社は中国で 5 つの製造拠点を運営しており、独立した研究開発、最新の生産ライン、十分な在庫を備えています。当社は多くの大規模なエンジニアリングプロジェクトに協力し、世界的な販売代理店や EPC 一括購入者に適格なケーブルを提供しています。

お問い合わせを送信

製品説明

低電圧マルチコア銅 PVC 絶縁 SWA 装甲 PVC シースケーブルは、低電圧降下と低消費電力で安定した電力伝送を保証します。 PVC 絶縁は漏電を防止する優れた誘電性能を発揮し、外側の PVC シースは湿気、酸、アルカリ、機械的摩耗に対する強力な耐性を提供します。スチールワイヤーアーマー（SWA）を内蔵しているため引張強度に優れており、地中直接埋設に適したケーブルです。高導電性の単線またはより線銅導体は、産業設備や建設プロジェクトにおいて安定した電力供給と長い耐用年数を保証します。

Taitong Cable は信頼できるメーカーとして、カスタムの難燃性仕様を提供し、世界中の EPC 請負業者やさまざまなエンジニアリングプロジェクトの需要を満たす大量調達をサポートします。

IEC 標準またはカスタム CU/PVC/SWA/PVC ケーブル。 0.6/1kV

注記：

IEC 60502-1 に従って、SWA マルチコアケーブルには、組み立てられたコア上の押出成形 PVC 内部カバー (寝具) が必須です。

購入者が別途指定しない限り、コア上のポリエステルバインダーテープはこの規格の必須要件ではありません。

低電圧多芯銅 PVC 絶縁 SWA 外装 PVC シースケーブル 0.6/1kV のアプリケーション

低電圧マルチコア SWA (スチールワイヤアーマード) PVC 銅電力ケーブル (通常定格 600/1000 V) は、屋内、屋外、地下の固定配電用に構築された頑丈な電線で、機械的圧壊や環境ストレスに対する耐性を備えており、産業施設、商業ビル、地下電力網に最適です。

LV マルチコア SWA 外装 PVC 絶縁/曲げ/シースケーブルの主な用途

1、地下埋葬：追加の保護導管を使用せずに、トレンチまたは地下ダクトに直接設置されます。

2、産業プラント: 物理的影響の危険性がある重量のある製造フロア、発電所、開閉所を経由します。

3、屋外フィーダー：ケーブルトレイに設置または外壁に固定され、紫外線、湿気、極端な気象条件に耐性があります。

4、商業ビル: ライザー、工場室、サービストンネルを介して配線されるメインまたはサブメインの給電として適用されます。

600/1000V CU/PVC/SWA/PVC 2/3/4/5 芯電気ケーブルの特定の用途

2 コア: 二重絶縁 (クラス II) 単相機器用の活線および中性線。

3 芯: 標準接地 (クラス I) 単相電源用の活線、中性線、および接地線。

4 コア / 5 コア: 機械、分電盤、モーター用の中性点および/または保護アースを備えた三相配電。

電気的パラメータ

0.6/1kV マルチコア SWA PVC 銅線電源ケーブル

参考規格	IEC 60502.1に準拠(BS 6346も利用可能) 導体:IEC 60228 BS6360 難燃性：IEC60332-1-2、IEC60332-3-24、IEC60332-3-22
定格電圧	600/1000V(1.2kV)
導体の最大連続使用温度	70℃
短絡温度	160℃（最長5秒）-160℃（断面積≦300mm2）、140℃（断面積＞300mm2）
最低設置温度	≧0℃
導体の直流抵抗（20℃）	IEC 60228に準拠（銅導体）
20℃における絶縁抵抗	PVC絶縁に関するIEC要件に適合
AC耐電圧試験	3.5kV、5分間、破壊なし
電流容量	ケーブル断面積、設置方法、周囲温度の影響を受ける
曲げ半径	12D(渡り)、10D(端子)、D=外径
コア	2コア、3コア、3+1コア、3+2コア、4+1コア。
色	寝具の色: 黒アウターシース：通常黒色 *ご要望に応じて他の色も利用可能です
導体の公称断面積	導体の公称断面積 1.5~400mm² (その他の寸法はお客様のご要望に応じて)

絶縁体と外装の色はカスタマイズ可能です

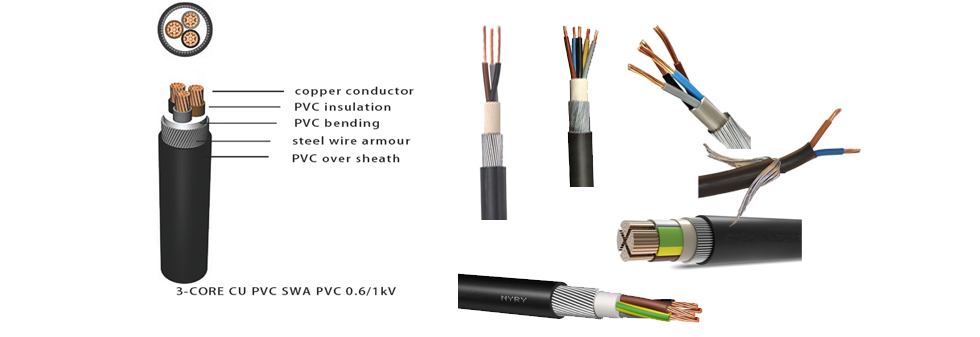

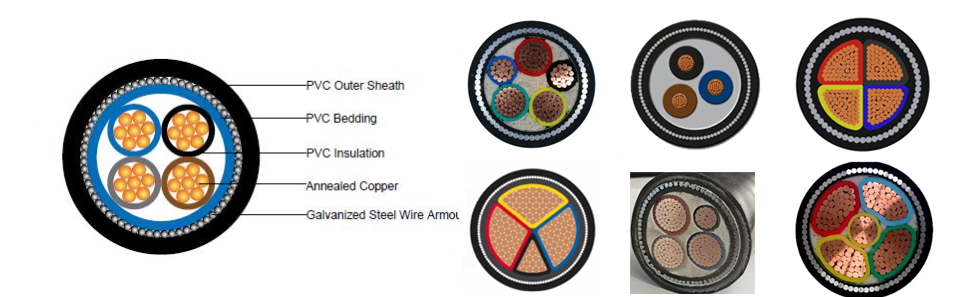

LV 2-5 コア SWA 銅 PVC 電源ケーブルの構造

· 2 コア: 2 つの絶縁銅コア (L+N)

· 3 コア: 3 つの絶縁銅コア (L+N+PE)

· 3+1 コア: 3 つの等位相コア + 1 つの減少ニュートラル

· 3+2 コア: 3 つの同相コア + ニュートラルの減少 + PE の減少

· 4+1 コア: 4 つの等しいコア (3P+N) + PE の削減

外側のシースはオンデマンドでカスタマイズ可能

1、ST2-PVCシース（工場標準オプション、屋内、ケーブルトレンチ、一般建物用）

2、ST7-PE ポリエチレンシース: 野生、湿った土壌、屋外条件での直接埋設用に設計されており、防水性、耐老化性、耐低温性の性能を備えています。

3、ST8-LSZH低煙ゼロハロゲンシース：トンネル、地下鉄、ショッピングモールなどの混雑した公共エリアプロジェクトに適用

完全な構造の指定

銅/PVC/SWA/PVC (ST2)

銅/PVC/SWA/PE

銅/PVC/SWA/LSZH

断熱材のグレードアップ

PVC-A 絶縁 (ベースバージョン、長期動作温度 70℃)

XLPE架橋ポリエチレン絶縁（定格使用温度90℃、より高い電流容量）

カスタマイズ可能なインナー寝具

標準寝具はPVC素材を採用しています。外装シースの材質に合わせて、PE または LSZH の寝具を使用できます。

オプションの銅テープシールド構造による電磁妨害耐性

銅テープシールドは断熱材と寝具の間に配置されており、周波数変換器や産業用制御機器からの干渉がある工場現場の環境に適しています。

例: Cu/PVC シールド/SWA/PE

Taitong Cable から SWA 装甲低電圧電力ケーブルを調達する利点

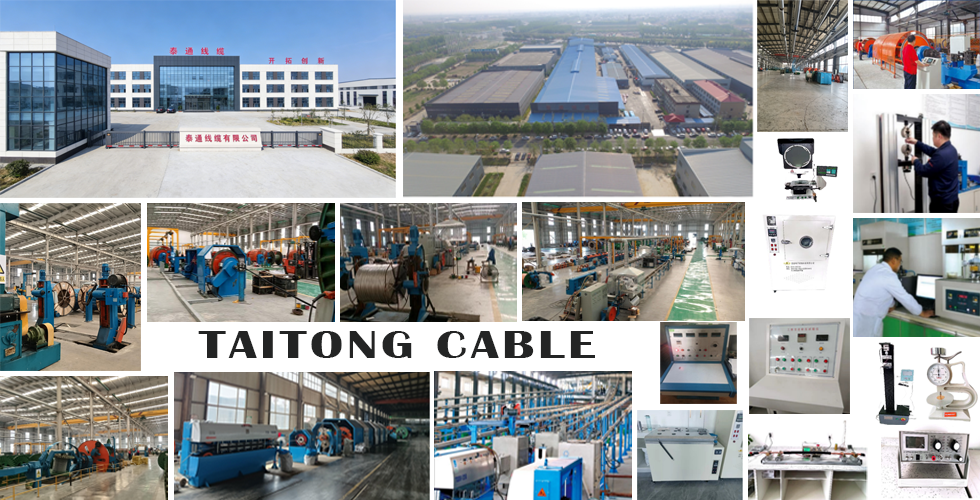

Taitong Cable は、世界中のバイヤーに工場直販価格を提供する信頼できる中国のケーブルサプライヤーです。当社は、都市建設や鉄道輸送エンジニアリングなどの大規模インフラプロジェクトにサービスを提供した豊富な経験を持っています。

低電圧マルチコア銅 PVC 絶縁 SWA 装甲 PVC シースケーブル (CU/PVC/PVC/SWA/PVC) は、当社の成熟した主流製品です。

当社のクライアントには、工業団地、商業ビル、地下電力網の EPC 請負業者、電気卸売業者、プロジェクト購入者、エンジニアリング会社が含まれます。カスタマイズされたコアレイアウト、材料構成、梱包、納品期間をサポートします。すべてのケーブルは、IEC、BS 規格に準拠して製造できます。当社の専門技術チームは、お客様の現地市場での認証手続きを支援するための完全なサポートを提供します。

厳しい原料検査と完成品検査を実施し、安定した品質を保証します。販売前の技術相談、柔軟な一括見積、生産追跡、アフターサポートまでをワンストップで提供します。大量調達の問い合わせや長期的な戦略的協力を求める世界中のバイヤーを歓迎します。
