シールドされた制御ケーブルが EMI ノイズを防ぐ理由

まとめ：自動化された製造プラント、発電所、および複雑な処理施設では、制御線が太い送電線と並行して走行し、強力な電磁場を生成します。シールド付き制御干渉防止ケーブルこれらの手術の信頼できる神経系として機能します。この記事では、現代の産業オートメーションにとって高級制御ケーブルを重要なものにする、多層材料アーキテクチャ、電磁干渉 (EMI) 抑制メカニズム、およびシールドの利点について詳しく説明します。

目次

導入

シールド付き干渉防止制御ケーブルの構造の解剖学

編組シールドが産業用ノイズに対して重要な理由

自動化エンジニアリングにおける重要なアプリケーション シナリオ

工場直接のコンプライアンスとカスタムオーダー

導入

産業プラントがよりスマートな自動化システムを統合するにつれて、電子機器の密度は飛躍的に増加します。この高密度環境では、大量の電磁干渉 (EMI) と無線周波数干渉 (RFI) が発生します。適切なシールドがないと、プログラマブル ロジック コントローラー (PLC)、センサー、およびアクチュエーターに送信される低電圧制御信号が簡単に破損し、機械の誤った読み取り値、システム エラー、または危険な緊急シャットダウンにつながる可能性があります。

重要な自動信号を保護するには、台東ケーブルは、頑丈なシールド付き制御干渉防止ケーブルを製造しています。柔軟性の高い導体と高密度の金属シールドを組み合わせたこれらの制御ラインは、世界中の非常に混乱した工業地帯にわたって完璧な信号配信を保証します。

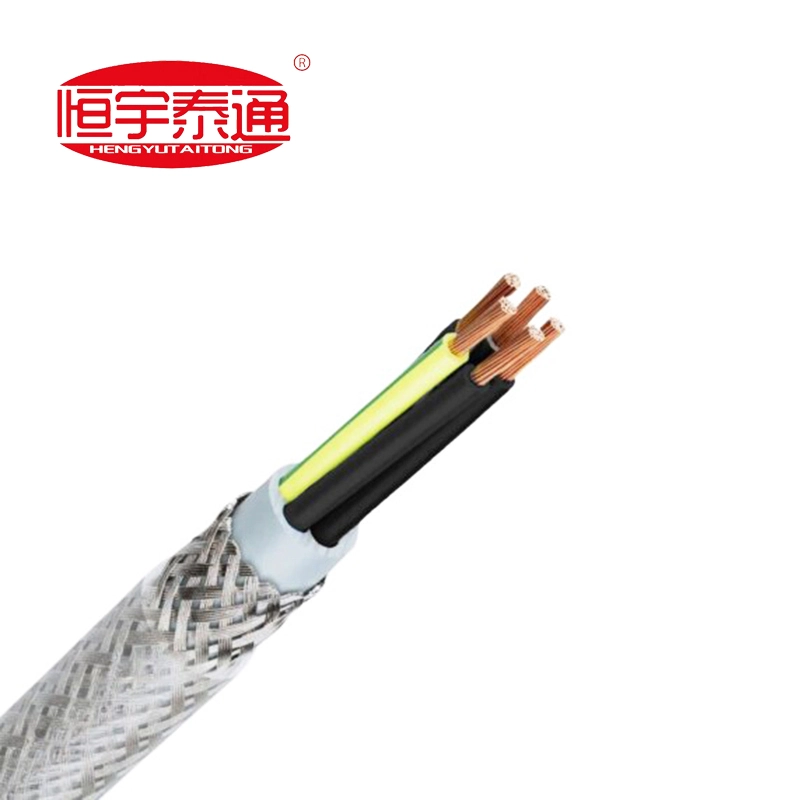

シールド付き干渉防止制御ケーブルの構造の解剖学

標準制御ケーブルの内部構成は、外部ノイズを内部の銅導体から分離するために層ごとに設計されています。

高純度銅導体: 多芯の細く撚り合わせた平線銅線で構成されており、最大の導電性と優れた柔軟性を提供し、コントロールパネル内の配線をしっかりと行います。

色分けされた断熱材: 明確な色分け (標準の緑/黄色のアース線を含む) を備えたプレミアム PVC または XLPE 絶縁コンパウンドにより、簡単な端子識別と取り付け時の安全性を実現します。

インナー寝具/シース層: ツイストコアをしっかりと結合し、上に重なるシールドの保護クッションを形成する、滑らかなポリマーラップまたは押し出し層。

高カバー範囲の編組金属シールド: 内部コアを包み込み、侵入不可能な電磁バリアとして機能する、高密度の交差織り錫メッキ銅線または鋼線編組。

難燃性アウタージャケット: 開いたケーブル トレイでの油の飛沫、湿気の追跡、摩耗、火炎伝播に耐えるように配合された堅牢な PVC シース。

編組シールドが産業用ノイズに対して重要な理由

シールドされていない制御ワイヤは基本的な電気ループでは適切に機能しますが、自動化された産業用ハブでは、次の 3 つの主要なパフォーマンス上の理由により、高カバレッジの編組シールドが必須となります。

1.包括的なEMIおよびRFI吸収: 金属編組はファラデーケージとして機能します。周囲の大型モーター、変圧器、高電圧電源ケーブルからの放射電磁波を遮断し、内部コアの信号を妨害する前に迷走電流を安全にグランドに迂回させます。

2.優れた柔軟性強度: 動的機械内で繰り返し曲げられると簡単に裂けたり亀裂が入ったりする静的なアルミ箔シールドとは異なり、金属編組は連続的な機械的な曲げやねじれの下でも 100% の構造シールドの完全性を維持します。

3.クロストーク防止: 多芯制御導管では、1 本のワイヤの高周波電流が隣接する回路に漏洩する可能性があります。精密な編組により個々のケーブル グループが分離され、クリーンで独立したデータ ストリームが保証されます。

自動化エンジニアリングにおける重要なアプリケーション シナリオ

シールドされた制御ケーブルは、その耐干渉性の信頼性により、精密インフラストラクチャ入札全体で厳しく指定されています。

自動組立およびロボットライン: 中央の PLC コントロール デスクを、中断のないコマンド ループを必要とする自動ロボット アームや組立コンベアにリンクします。

変電所制御盤およびリレー盤: 高電圧電源環境内での測定機器、保護リレー、開閉装置制御の相互接続。

石油化学および精製精製所: 屋内および屋外の延長ケーブルを介して、微妙な温度、圧力、流量計センサーの読み取り値を送信します。

HVAC とビル管理: 商用高層ビルに安全で低騒音の制御ループをルーティングし、自動換気、エレベーター、セキュリティ アーキテクチャを管理します。

工場直接のコンプライアンスとカスタムオーダー

精密計装により、インピーダンスの不均衡やシールドギャップに対するマージンがゼロになります。産業用調達契約では、IEC 60227 や地域の産業基準などの厳格な品質基準に正確に準拠することが義務付けられています。

で台東ケーブル、私たちは厳格な大量生産の在庫清算システムを拒否し、100% 工場直接のカスタマイズされた生産モデルを支持します。すべての自動化セットアップには、固有のコア数、特定の接地配置、特殊な絶縁特性が必要であることを私たちは理解しています。当社は、お客様のプロジェクト固有の数量明細書 (BOQ) に合わせて、制御ケーブルの各バッチを直接カスタム製造します。お客様の電気環境に正確に適合するように、コアのサイジング、シールド被覆率、およびジャケットの化合物を調整します。

今すぐ当社の計装エンジニアリングチームにご連絡ください検証済みの技術図面、カスタムのコア配置レイアウトをリクエストしたり、今後のプロジェクト入札に関する工場直接の価格見積もりを直接受け取ったりすることができます。
