0.6/1kV 耐火ケーブルがグリッドを保護する理由

まとめ：現代の商業広場、大規模住宅プロジェクト、製造拠点では、耐火性の電気配線は交渉の余地がありません。耐火性能を備えたケーブル局所的な火災緊急時に重要な機械を稼働し続ける重要な配電幹線として機能します。この記事では、標準 0.6/1kV NH-VV22 電源ケーブルの内部材料層、回路完全性規格、および構造外装の利点について調査し、国際的な調達マネージャーに明確な洞察を提供します。

目次

導入

0.6/1kV NH-VV22 耐火ケーブルの構造積層

回路の完全性を維持する: NH ケーブルが熱に勝つ方法

スチールテープアーマーによる二重の機械的保護

工場直接のカスタマイズと調達のセキュリティ

導入

混雑した商業ビルや高密度の産業施設で予期せぬ火災が発生した場合、非常用電力の継続的な流れを維持することは人命と安全の問題です。主電源ケーブルが熱ショックにより瞬時に故障すると、消火設備、救援エレベーター、重要な照明網が暗くなります。標準的な電力線は直接火炎にさらされることに耐えられないため、世界的なエンジニアリング仕様では、重要な二次配電ループに専用の 0.6/1kV 耐火性ケーブルを義務付けています。

世界中の安全性の高いインフラを支えるために、台東ケーブルは、高性能耐火性装甲電力ケーブルを製造しています。構造上の激しい熱事象に耐えるように設計された当社の製品は、優れた安全マージンと長期的なネットワーク運用セキュリティを提供します。

0.6/1kV NH-VV22 耐火ケーブルの構造積層

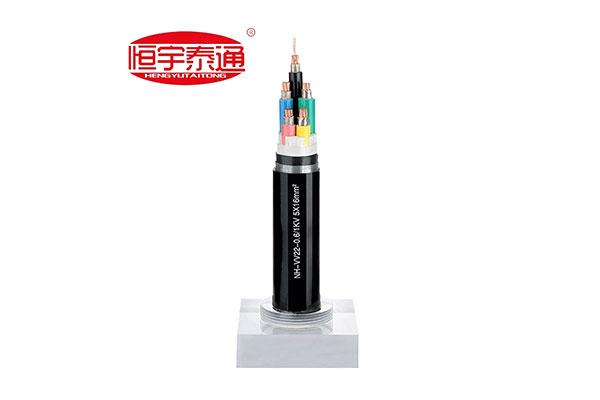

NH-VV22-0.6/1KV 5 X 16 mm2 ケーブルなどの標準構成を調べると、信頼性の高いパフォーマンスを実現するために設計された頑丈な多層防御の設計図が明らかになります。

高純度銅導体:純粋な電気グレードの銅を撚り合わせて、日常の全負荷動作下で非常に安定した導電性と最適化されたエネルギーフローを保証します。

耐火マイカテープバリア:個々の銅導体の周囲に直接巻き付けられています。マイカは、溶けない無機熱シールドとして機能し、1000℃までの極度の熱にさらされても高い断熱性を保ちます。

プレミアム断熱層:高誘電性 PVC 素材が各コアの周りにきちんと巻き付けられており、日常の標準的な動作中に電気相を分離します。

ダブルスチールテープアーマー (DSTA):重なり合う螺旋状のスチールバンドが内部コアマトリックスの周りにしっかりと巻き付けられ、重い下土圧力や物理的なシャベルの打撃に対して高い耐圧壊性を提供します。

難燃性アウタージャケット:トラッキング、油飛沫、化学土壌酸、湿気の侵入に耐えるように配合された堅牢な PVC シース。

回路の完全性を維持する: NH ケーブルが熱に勝つ方法

世界の公益事業調達管理者が標準の電線ではなく NH シリーズ耐火ケーブルを選択するのはなぜですか?

1.真の耐火性 (回路の完全性):火災の延焼を阻止するだけで内部が溶ける通常の難燃性ケーブルとは異なり、耐火性 (NH) ケーブルはアクティブな電気の流れを維持します。当社のマイカシールドコアは、激しい火災区域内で直接、90 ～ 180 分間安全に全電流を動作し続けるように設計されています。

2.バランスのとれた5コア構成:5 X 16 mm2 の設計は 3 つの独立した構造を備えています。

相線と個別の専用の中性線および接地 (PE) 導体。このアーキテクチャは、相電流のバランスをとり、直接の接地経路を提供し、危険な故障電流が下流の機器に損傷を与えるのを防ぎます。

スチールテープアーマーによる二重の機械的保護

熱抵抗に加えて、地下二次配電ケーブルは設置時や埋設時に常に物理的な脅威にさらされます。統合された二重スチールテープ装甲 (VV22/YJV22 設計) により、高価な外部配管が不要になります。

優れた耐衝撃性:重なり合ったスチールテープのフレームワークは、直接埋設溝内の垂直方向の岩石の圧力や重機の動きをはねのけます。

げっ歯類と害虫の防御:地下のホリネズミやシロアリは、柔らかいプラスチックのコーティングを簡単に噛み砕き、ショートを引き起こす可能性があります。丈夫な金属製のラッピングが生物学的損傷を完全にブロックし、グリッドの耐用年数を 30 年以上に延ばします。

工場直接のカスタマイズと調達のセキュリティ

安全性の高い公共インフラには、厳格で妥協のない材料品質が求められます。耐火配電線のすべてのバッチは、回路の完全性に関して IEC 60331 などの権威ある型式試験フレームワークに完全に準拠する必要があります。

で台東ケーブル、100% 工場直接のカスタマイズされた生産モデルを通じて、プロジェクトのタイムラインをサポートします。当社は、既製の経年劣化した倉庫在庫処分品を押し付けることはありません。代わりに、お客様のプロジェクトの特定の数量明細書 (BOQ) に直接適合する耐火ケーブルを注文ごとに製造します。正確なマルチコアの組み合わせ、断面ステップ (例: 5 X 16 mm2)、および熱性能評価を現地の国の電力会社の基準に合わせて調整します。

今すぐ当社の耐火配電ユニットにお問い合わせください認定製品カタログやカスタム構造設計図を請求したり、今後のインフラ開発入札の迅速な工場直接のコスト見積もりを受け取ることができます。
