4 コア装甲アルミニウム ケーブルを使用する理由 パワーグリッド

まとめ: 産業用ユーティリティの拡張、太陽光発電所の収集ネットワーク、商業ビルの配電本管では、直接埋設の耐久性と厳しい調達予算のバランスをとることがエンジニアリング上の重要な優先事項です。 4芯外装アルミ電源ケーブル（YJLV22/0.6/1kVシリーズ）は、低圧二次ネットワーク向けの高信頼伝送ソリューションとして機能します。この技術記事では、4 芯アルミニウム電力ケーブルが国際インフラ入札で最優先の選択肢となっている多層設計、二重スチールテープ装甲の仕組み、およびコストの利点を分析します。

目次

導入

4芯外装アルミニウムケーブルの構造アーキテクチャ

ダブルスチールテープアーマー: 直接埋設ユーティリティの実行をガード

4 コア設計: 三相低電圧電力の合理化

アルミニウム撚線導体のコスト上の利点

地域電力網における主な応用シナリオ

工場直接のカスタマイズと調達のセキュリティ

導入

地中低圧配電線は大きな物理的負担にさらされます。地下の溝では、外装されていないケーブルが土壌の動き、圧縮力、鋭い岩の端、げっ歯類の侵入にさらされる可能性があります。さらに、長い流通範囲にわたって銅導体を指定すると、原材料費と輸送費が大幅に膨らみます。

これらの設置のハードルを解決するために、Taitong Cable はプレミアム 0.6/1kV 4 芯スチールテープ外装アルミニウム電力ケーブルを製造しています。高導電性アルミニウム撚り線導体と堅牢な二重スチールテープ外装を組み合わせることで、当社のケーブルは信頼できる機械的強度と継続的な電力供給を世界中の電力会社請負業者に提供します。

4芯外装アルミニウムケーブルの構造アーキテクチャ

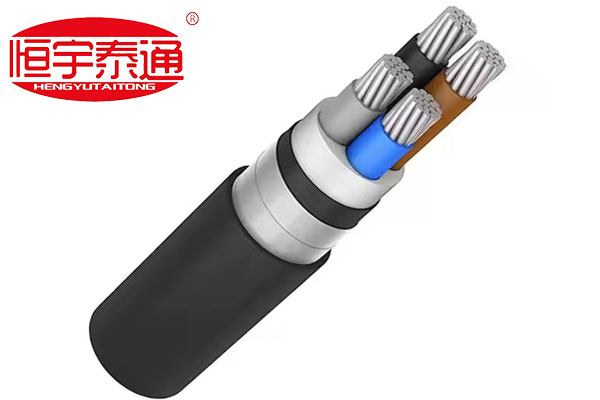

4 芯外装アルミニウム電力ケーブルの断面を詳しく見ると、厳しい地下条件に合わせて構築された多層エンジニアリングがわかります。

圧縮撚りアルミニウム導体: 最適な導電率を確保しながらケーブル直径を小さくするために、しっかりと撚り合わせられた高純度の電気アルミニウム線から形成されています。

色分けされたXLPE/PVC断熱材:色分けされた相絶縁 (例: 茶色、青、黒、グレー) により、現場での設置時に正確な相識別と簡素化された端子接続が可能になります。

押出成形インナー寝具:装甲の摩擦による損傷を防ぐために、組み立てられたコアバンドルを覆う滑らかな内側保護クッション層。

ダブルスチールテープアーマー (DSTA):重なり合う螺旋状のスチール製装甲テープが内側の寝具の周りにしっかりと巻き付けられ、外部からの強い衝撃と半径方向の圧力を吸収します。

耐候性アウターシース:土壌水分、酸腐食、表面摩耗に耐える、耐久性の高い UV 安定化 PVC または PE のアウタージャケット。

ダブルスチールテープアーマー: 直接埋設ユーティリティの実行をガード

プロジェクト コンサルタントや EPC 請負業者が地下ケーブル敷設に二重スチール テープ アーマー (DSTA) を指定するのはなぜですか?

1.直接埋設の互換性:外装ケーブルを使用すると、高価な外部 PVC またはコンクリート導管パイプが不要になり、開いた土の溝に直接設置できるようになり、土木建設の総コストが削減されます。

2.極度の耐衝撃性と耐衝撃性:地盤の沈下や頭上を通過する大型車両は継続的に垂直方向の力を加えます。二重のスチールテープラップが内部導体を変形や物理的な穴から保護します。

3.地下の害虫防御:げっ歯類や穴を掘る害虫は、外側の柔らかいポリマーを頻繁に噛み砕きます。スチールテープ層は、ラインの耐用年数を 30 年を超えて延長する、侵入不可能な物理的障壁を形成します。

4 コア設計: 三相低電圧電力の合理化

4 コア構成は、三相 4 線配電ネットワーク (3 Ph+N) 向けに特別に設計されています。

バランスの取れた位相分布:単一のケーブル束に三相導体とフルサイズの中性線を収容します。

簡略化されたレイアウト:複数の単芯ケーブルを配線する場合と比較して、ケーブル敷設の労力とケーブル トレイのスペース要件が軽減されます。

アルミニウム撚線導体のコスト上の利点

原材料の価格はインフラストラクチャの実行可能性に大きく影響します。銅の代わりにアルミニウム撚線導体を利用すると、明らかな経済的メリットが得られます。

大幅な資本節約:アルミニウムは、銅に比べてわずかな材料コストで優れた電力容量を提供するため、請負業者はより長い配電距離にわたってプロジェクトの予算を拡張することができます。

輸送および取り扱い重量の軽減:アルミニウムの軽量特性により、ケーブル トレイの牽引が簡素化され、設置工数が削減され、海外輸送のコンテナ貨物の積載が最適化されます。

地域電力網における主な応用シナリオ

台東ケーブル の 4 芯装甲アルミニウム ラインは、その構造的耐久性と高いコスト効率のおかげで、世界的な入札で広く注目されています。

太陽光発電および風力発電所の収集ネットワーク:低電圧 AC 電力を昇圧変圧器から広大な太陽光発電所全体の主要な配電ハブに輸送します。

工業・商業複合施設:主な商用変圧器を工場の配電盤に接続する地下主フィーダの配線。

郊外送電網延長入札:脆弱な架空送電線を埋設装甲ネットワークに置き換え、成長する住宅地域における天候による停電を防ぎます。

工場直接のカスタマイズと調達のセキュリティ

電力会社の入札には、絶縁ボイド、導体のばらつき、または装甲のギャップが存在する余地がありません。グローバル調達契約では、IEC 60502-1 や BS 5467 などの認められたパラメータを厳格に順守することが求められます。

で台東ケーブル、100%工場直送のカスタマイズされた生産モデルを通じて、お客様のプロジェクトの実行をサポートします。当社では、既成品や経年劣化した倉庫在庫処分品を押し出すことはありません。代わりに、当社は、お客様のプロジェクトの正確な数量表 (BOQ) に直接適合するように、4 芯外装アルミニウム ケーブルの各バッチをカスタム製造します。導体断面積 (16 mm2 から最大 500 mm2)、絶縁厚さ、外装パラメータ、および外部シース材料を校正して、現地の国家グリッド標準を満たすようにします。

今すぐ当社の電力ケーブルエンジニアリング部門にご連絡ください。検証済みの型式試験レポート、カスタム寸法図、または今後の電力入札の工場直接の特急価格見積書などです。
