低電圧シングルコア AWA 装甲 PVC 銅線電源ケーブル

Taitong Cable は中国の専門ケーブルメーカーであり、世界的なサプライヤーであり、CU/PVC/PVC/AWA/PVC 構造の 0.6/1kV 低電圧単心 AWA 装甲銅電力ケーブルを提供しています。これらの埋設電源ケーブルは、非磁性アルミニウムワイヤ外装を採用し、単相 AC 回路の渦電流熱を排除し、BS 5467 および IEC 60502 規格に完全に準拠しています。当社は、さまざまな断面サイズと安定した品質の製品を工場直接供給により有利な価格で提供し、世界中のバイヤーの大量卸売およびエンジニアリングプロジェクトの調達需要に完全に応えます。

お問い合わせを送信

製品説明

この低電圧単芯 AWA 外装 PVC 銅電源ケーブルは、高導電性銅導体、PVC 絶縁体、PVC 寝具、非磁性アルミニウム線外装、PVC 外装シースを採用しています。 AWA アルミニウムワイヤアーマーは、単相 AC 動作下での渦電流過熱の問題を効果的に回避し、地下直接埋設に適した優れた圧縮耐性と耐衝撃性を備えています。

Taitong Cable 製のすべての製品は、CU/PVC/PVC/AWA/PVC 構造を備えた LV シングルコア AWA 装甲銅電源ケーブルで、BS 5467 および IEC 60502 規格に厳密に準拠しており、さまざまなエンジニアリング要求に適合するために複数の断面仕様が用意されています。中国のグローバルケーブルサプライヤーとして、当社は安定した品質と競争力のある価格で工場直接供給をサポートしており、グローバルEPC顧客からの大量卸売、建設、変電所、海外電力プロジェクトの調達に最適です。

1/C CU/PVC/PVC/AWA/PVC 0.6/1kV IEC 60502-1

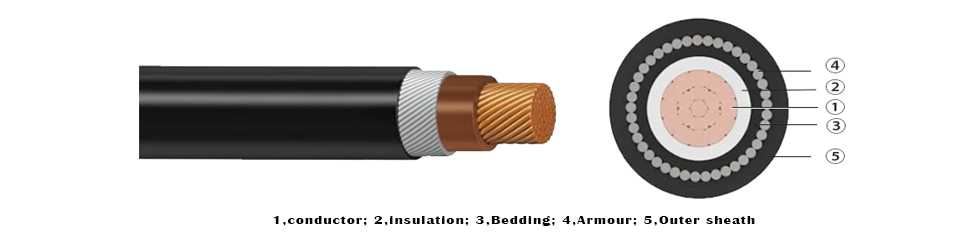

工事

単一コアの銅ポリ塩化ビニールによって絶縁されたポリ塩化ビニールの寝具 AWA の装甲ポリ塩化ビニールの被覆された電力ケーブル 0.6/1kV の低電圧

① 導体: 平坦な焼き鈍し銅、IEC 60228 に準拠したクラス 1 ソリッド (RE) またはクラス 2 より線

② 絶縁体：ポリ塩化ビニル（PVC）

③ 寝具: ポリ塩化ビニル (PVC) 化合物の押出層

④ 装甲：単層アルミニウムワイヤー装甲（AWA）

⑤シース：ポリ塩化ビニル（PVC）

低電圧シングルコア AWA 装甲 PVC 銅線電力ケーブルのアプリケーション

配電ネットワーク: 産業プラント、発電所、商業ビルの主要な低電圧電源と配電に使用されます。

屋内および屋外での使用: 固定配線、ケーブルトレイ、導管、屋外、またはサービストンネルへの設置に適しています。

地下埋設: 堅牢な機械的および環境的保護が必要な地中または地下ダクト内への直接埋設に推奨されます。

電気的パラメータ

参考規格	IEC 60502.1/BS 6346に準拠導体:IEC 60228 BS6360 難燃性：IEC60332-1-2、IEC60332-3-24、IEC60332-3-22
定格電圧	0.6/1kV(1.2kV)-低電圧
導体の最大連続使用温度	70℃（PVCST：80℃、PVC ST2：90℃）
短絡温度	160℃ (max 5s) - 160℃ (断面積≦300mm²)、140℃ (断面積＞300mm²)
導体の直流抵抗（20℃）	IEC 60228に準拠
絶縁抵抗（20℃）	PVC絶縁に関するIEC要件を満たす
AC耐電圧試験	3.5kV、5分間、破壊なし
電流容量	断面積、設置方法、周囲温度によって異なります。
曲げ半径	分。曲げ半径：15D（敷設）、12D（端子）、IEC 60502-1に基づく】
色	寝具の色: 黒アウターシース：通常黒色 *ご要望に応じて他の色も利用可能です
導体の公称断面積	1.5~400mm² (その他の寸法はお客様のご要望に応じて)

単芯 0.6/1 kV 銅 PVC 絶縁 AWA アルミニウム線外装ケーブルには複数の構造オプションがあります

1、AWA 非磁性外装は、AC 単心配線の渦電流損失を排除します。

2、オプションの外側シース: 屋内プロジェクト用の ST2-PVC、屋外直接埋設用の ST7-PE、公共の安全が重要なトンネルおよび地下鉄用の ST8-LSZH。

3、XLPE絶縁、フレキシブル導体、および特別に修正されたシースは、難燃性、耐火性、耐紫外線性、および防蟻性の作業条件に使用できます。

低電圧 (LV) 単芯 AWA 装甲 PVC 銅電源ケーブルの主な環境強度と物理強度

機械的保護: アルミニウムワイヤーアーマーは、設置時の物理的損傷、大きな衝撃、引っ張り張力からコアを保護します。

非磁性外装: 単芯 AC ケーブルであるため、危険な磁気誘導や過熱を避けるために外装には (鋼鉄の代わりに) アルミニウム線が使用されています。

耐湿性および耐薬品性: 不浸透性の PVC 層により、濡れた場所でも乾燥した場所でも安全に操作できます。

Taitong Cable 中国の大手ケーブルサプライヤーとしての利点

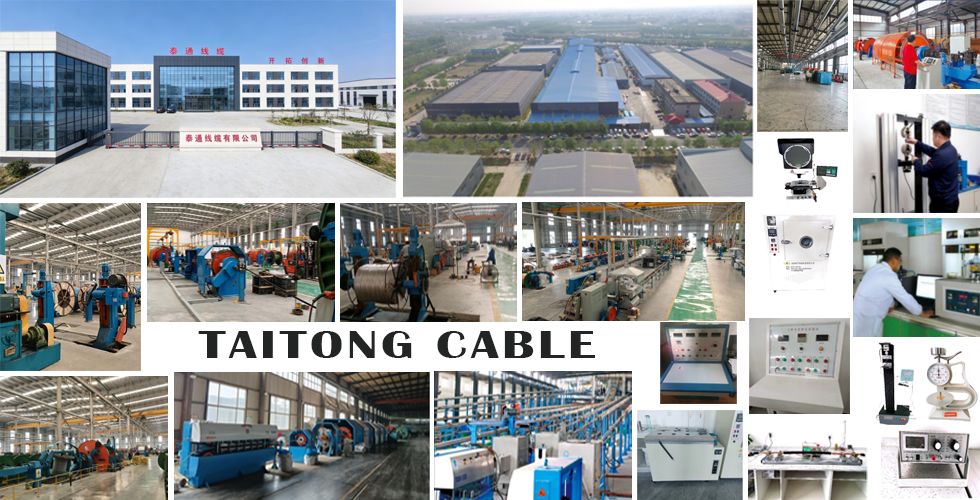

Taitong Cable は、中国の専門メーカーであり、低電圧シングルコア AWA 装甲 PVC 銅電力ケーブルの世界的なサプライヤーであり、世界的な EPC 企業、電気請負業者、ケーブル販売業者にサービスを提供しています。当社は中国で 5 つの生産拠点を運営し、最大 35kV までのあらゆるケーブルを提供しています。大規模かつ国家的重要プロジェクトをサポートした豊富な経験を持つ当社は、EPC 企業や大規模な倉庫での一括調達を必要とするクライアントにとって理想的なパートナーです。当社のケーブルは、単芯 AC 回路の渦電流加熱を避けるために非磁性アルミニウムワイヤアーマーを採用しており、直接埋設、ケーブルトレイ、変電所の配線に適しています。すべてのケーブルは IEC 60502-1 に準拠しています。 BS 5467 または VDE 0276-603 に準拠したカスタム製造が可能です。 ISO および IEC の完全な認証によってサポートされ、当社は多様な断面オプション、安定した品質、工場直販の価格を提供します。カスタムのシース色と難燃性オプションは、世界中の建設および産業用電力プロジェクトで利用できます。
