低電圧マルチコア STA 装甲銅 PVC 絶縁およびシース電源ケーブル

0.6/1kV 低電圧マルチコア STA 装甲銅 PVC 絶縁およびシース電源ケーブル (CU/PVC/STA/PVC) は、IEC 60502‑1 に準拠しています。このケーブルは、クラス 2 撚り裸銅導体 (クラス 1 固体銅導体は、ご要望に応じて 6 mm 未満のサイズの場合はオプションです)、PVC 絶縁、二重スチールテープ (STA) 外装、および PVC 外側シースで構成されており、圧縮や外部の機械的衝撃に対して強力な耐性を備えています。この STA 装甲電力ケーブルは固定設置に適しており、産業施設、地方自治体の建設、鉄道交通補助電力および商業ビル配電用の直接埋設地、ケーブル溝、地下ダクトに敷設できます。定格連続動作温度は 70℃ で、コアの識別は IEC60445/HD-308-S2 の色分け規則に従っています。

Taitong Cable は、中国に 5 つの工場を所有する信頼できる中国のケーブル サプライヤーであり、工場価格の大量注文を提供します。複数のコア構成が利用可能です。当社はカスタム要件をサポートし、現地認証のための技術支援を提供し、世界中のプロジェクト購入者、EPC 請負業者、電気卸売業者、販売代理店にサービスを提供します。

CU/PVC/PVC寝具/STA/PVC-0.6/1kV

HD 603: NYBY‑STA、NYBY-SWA

（HD603S1A3への準拠が必要な場合は仕様書に明記してください。）

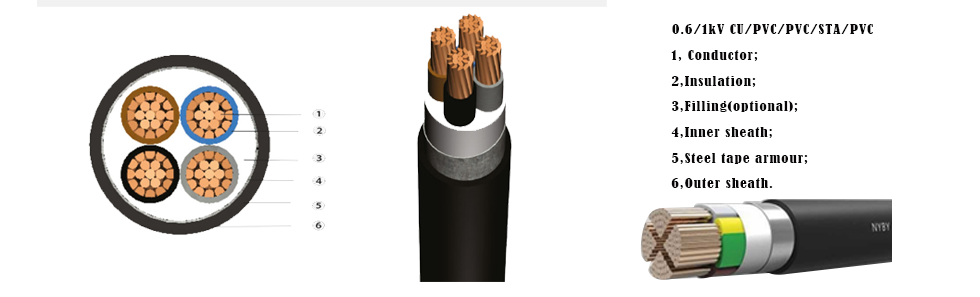

構造（内側から外側へ）

---

1、導体: IEC60228 に準拠したクラス 2 撚り線軟銅導体 (クラス 1 単線導体もオプションとして利用可能です。)

2、絶縁：IEC-60502-1に準拠したPVC-A絶縁

3、非吸湿性フィラーを使用したレイドアップ絶縁コア（オプション）

4、寝具：押出PVC寝具

5、装甲：二重亜鉛メッキ鋼テープ装甲（DSTA/STA）

6、オーバーシース：押出PVCアウターシース、タイプST2

低電圧マルチコア STA 装甲銅 PVC 絶縁およびシース電源ケーブル 0.6/1 kV のアプリケーション

---

この 2 ～ 5 コアの低電圧銅製 PVc 絶縁 STA (ダブル スチール テープ) 外装電源ケーブルは、固定レイアウトの設置用に設計されています。二重層の亜鉛メッキ鋼テープ装甲は、優れた耐圧壊性、耐衝撃性、およびげっ歯類からの保護を実現します。地下直接埋設、ケーブルトレンチ、地下ダクト、トンネル、ユーティリティパイプギャラリーなどに広く採用されています。

この LV STA 外装 PVC ケーブルは、産業プラントの機械、都市インフラ、住宅街の地下送電網、鉄道輸送の補助回路、地下の配電、および屋外サイトの送電に電力を供給します。 (大きな引張荷重がかかる状態での設置には適しません)。

コア絶縁色: HD 308 S2 に準拠した識別。 IEC 60445 に準拠した保護導体は緑/黄。(下図を参照)

---

絶縁体と外部シースの色はカスタム対応可能です

低電圧銅 PVC 絶縁 PVC 寝具の主な利点 ダブルスチールテープ 装甲 PVC シース電源ケーブル (600/1000V)

---

1、機械的保護：スチールテープアーマー（STA）は、押しつぶし、衝撃、げっ歯類による損傷を防ぎます。

2、固定安定性: マルチコア銅線設計は、安定した連続的な低電圧負荷を効率的に処理します。

3. 耐環境性: 外側の PVC シースは、屋外で使用しても湿気、風化、軽度の化学物質への曝露に耐えます。

0.6/1kV LV マルチコア Cu PVC STA PVC 電源ケーブルの技術仕様

---

低電圧マルチコア STA 外装銅 PVC 絶縁およびシース電力ケーブルのカスタム利用可能な構造

---

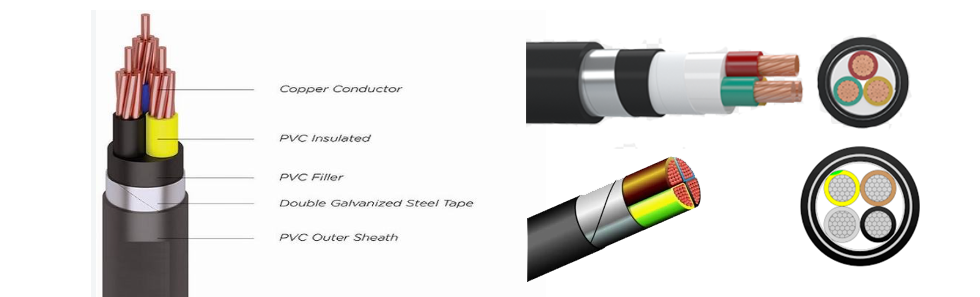

基本層の構造:

銅導体 + PVC-A 絶縁体 + 寝具 + STA スチールテープアーマー + 外側シース

注: マルチコア ケーブル内の磁場は互いに打ち消し合うため、激しい渦電流加熱は発生せず、STA スチール テープ アーマーはマルチコア レイアウトに適しています。

アウターシースオプション（カスタム選択可能）

1、ST2-PVCシース（工場標準オプション、屋内、ケーブルトレンチ、一般建物用）

2、ST7-PE ポリエチレンシース: 野生、湿った土壌、屋外条件での直接埋設用に設計されており、防水性、耐老化性、耐低温性の性能を備えています。

3、ST8-LSZH低煙ゼロハロゲンシース：トンネル、地下鉄、ショッピングモールなどの混雑した公共エリアプロジェクトに適用

完全な構造指定

Cu/PVC/STA/PVC (ST2)

銅/PVC/STA/PE

銅/PVC/STA-LSZH

防具交換の選択肢

1、STAスチールテープ装甲（標準、地下埋設用の圧縮荷重に耐えるのに優れています）

2、圧縮抵抗と引張抵抗の両方が必要なシナリオ向けの SWA 細鋼線装甲

3、重荷重高張力敷設条件用の頑丈な厚鋼線装甲

4、軽量かつ耐食性の要件を満たすAWAアルミニウムワイヤーアーマー

導体タイプのカスタマイズ

1、固定設置用のクラス 1 固体銅導体

2、クラス 2 圧縮撚り銅導体 (一般的な工場標準)

3、頻繁に曲げられる機器配線用のクラス 5 フレキシブル銅撚線導体

4、オプションのアルミニウム導体

断熱材のグレードアップ

1、PVC-A絶縁（ベースバージョン、70℃の長期動作温度）

2、XLPE架橋ポリエチレン絶縁（定格動作温度90℃、より高い電流容量）

カスタマイズ可能なインナー寝具

1、標準寝具はPVC素材を採用しています。

2. 外装シースの材質に合わせて、PE または LSZH の寝具を選択できます。

オプションの電磁シールド層

オプションの銅テープシールドを断熱材と寝具の間に取り付けて、インバーターや制御装置からの産業用電磁干渉をブロックします。

例: Cu/PVC シールド/STA/PE

複数コアの組み合わせレイアウト

2コア、3コア、4コア、5コア、3+1コア、3+2コア、4+1コア構成

特別に改良された機能性アウターシース

難燃性、耐火性、耐紫外線性、耐油性、防蟻性、耐寒性、耐食性を備えたカスタムメイドのシース

Taitong Cable にケーブルを大量注文する理由は何ですか?

---

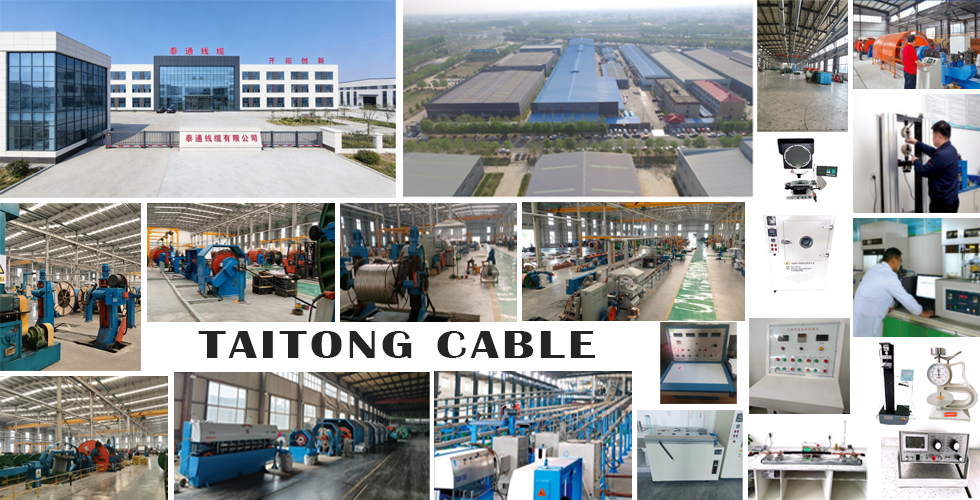

Taitong Cable は、中国を拠点とする大規模な電線およびケーブル メーカーとして、2002 年以来、有名な大規模プロジェクトにケーブル供給を提供し、長期にわたる信頼できる協力パートナーシップを構築してきました。当社は、海外向けの国際貿易および大量注文調達サービスで豊富な経験を蓄積してきました。 5 つの独立した製造工場と各地域にある 30 以上の支社によってサポートされ、当社はプレミアム グレードのケーブル製品と思慮深いワンストップ サービスを世界中の購入者に提供しています。

当社の工場は、ISO-9001 品質管理、ISO-14001 環境管理、ISO-45001 労働安全衛生認証、CE 準拠、第三者型式試験承認を含む、一連の権威ある資格を取得しています。当社のすべてのケーブルは、IEC 国際仕様、HD、VDE、およびその他の地域規格に厳密に準拠しています。

堅牢な製造能力を背景に、当社は世界中の電力（エンジニアリング プロジェクト、工場建設、住宅地開発、地方公共インフラ、大規模倉庫施設）の在庫準備を迅速に行うことを保証します。定格 35 kV 未満の当社のフルシリーズ ケーブルは、国際規格の要件を満たしています。 NYBY シリーズを含む、低電圧マルチコア STA 装甲銅 PVC 絶縁およびシース電力ケーブルは、大量調達向けの当社の主力製品の 1 つです。経験豊富な営業チームと確かな産業力を備えた当社は、大量のケーブル購入において信頼できる長期サプライヤーです。
