EN 50525 VDE ゴムケーブル

ヨーロッパの産業および建設プロジェクト向けのフレキシブル電源ケーブル。

H01N2-D フレキシブルゴム溶接ケーブル EN 50525

H01N2-D フレキシブルラバー溶接ケーブルは、EN 50525-2-81 規格に基づく、産業用アーク溶接装置専用のプロフェッショナルな超フレキシブル溶接ゴムケーブルです。 Taitong Cable は、EN 50363-2-2 に準拠した極細クラス 6 銅撚り線導体と EM5 エラストマー被覆を備えた高性能 H01N2-D アーク溶接ケーブルを供給しています。この EN 50525 ケーブルは、超柔軟性、耐高温性、耐摩耗性を備えており、ヨーロッパの請負業者、溶接システムインテグレーター、産業用溶接エンジニアリングプロジェクトに最適です。卸売供給、カスタム長さ、工場訪問と工場監査、完全なテストレポートが世界中の顧客に提供されています。

お問い合わせを送信

製品説明

H01N2-D 超柔軟溶接ケーブルは、電気溶接機の接続専用に使用される、EN 50525 HAR システムの特殊な工業用ゴムケーブルです。 Taitong Cable は、中国のプレミアム H01N2-D 溶接ケーブルの専門メーカーおよび卸売業者です。極細の柔軟なクラス 5 およびクラス 6 銅導体と高温耐性ゴム素材を採用したこの EN 50525 ケーブルは、溶接作業での頻繁な引きずりや曲げに対応します。産業用EPC溶接プロジェクト、溶接ケーブルの一括調達、機械マッチング商社や工場直接支援プロジェクトに最適です。 Taitong Cable は、世界中のバイヤーに完全なカスタムサービスと公式認証書類を提供します。

H01N2-D アーク溶接ケーブルの用途

電気溶接機接続、工業用溶接機器、機械溶接エンジニアリング、ワークショップ移動溶接操作、ヨーロッパ工業用溶接支援プロジェクト。乾燥した部屋でも湿った部屋でも使用可能

手動および自動溶接: 造船所、自動車製造、および金属製造において溶接発電機を電極ホルダーおよびワークピースに接続します。

産業システム: 組立ライン、コンベヤシステム、工作機械。

高電流容量の銅より線により、フレキシブルなバッテリー相互接続またはバッテリー貯蔵システムによく使用されます。

参考規格

EN 50525-2-81 (DIN EN / VDE 採用バージョン): アーク溶接ケーブル

以前の VDE タイプ NSLFFÖU

HD 516/VDE 0298-300: アプリケーション規格/電流定格

VDE 0298 パート 4、表 16

HD 516/VDE 0298-300

EN 60228: 絶縁ケーブルの導体 (IEC 60228)

EN 50363-2-2: カバー用エラストマーコンパウンド (EM5)

EN 50363-1:架橋エラストマー絶縁コンパウンド

EN 50395: 電気試験方法

EN 50396: 非電気的試験方法

EN 50525-1: 一般要件

EN 60332-1 -2: 難燃性

EN 6081 1 -1 -4: 一般用途 - 低温での試験 (IEC 6081 1-1-4)

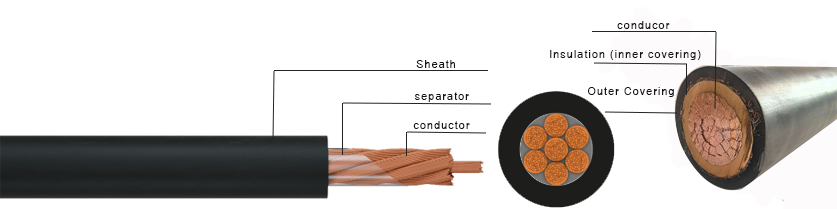

H01N2-Dの構造

導体: クラス 6 の細いより線裸銅、頻繁な引きずりや曲げに非常に柔軟です。

導体の撚り線: 約クラス 6 ≤95mm²、約クラス5 ≥120mm²準拠VDE 0295まで。

H01N2-D: クラス 6 の細いより線裸銅

H01N2-E: クラス 6 極細撚線裸銅

セパレーター：PET（ポリエステルテープ）または紙。

絶縁体およびシース/被覆:

耐熱性エラストマーシングルカバー架橋エラストマータイプ EM 5 EN 50363-2-2。

二重層カバー: 外層は EN 50363-2-2 に準拠したタイプ EM5 タイプのゴムコンパウンド、内層はタイプ EM5 (EN 50363-2-2) またはタイプ EI7 (EN 50363-1) の架橋 EPR エラストマーです。

シース色: 標準は黒ですが、ご要望に応じてカスタム色も利用可能です。

主な仕様

コア数: シングルコア。

定格電圧: 100V AC (100/100V) (150 V DC)。

使用温度は通常、-20°C / -25°C から +85°C までの最大導体動作温度の範囲で、最大 250°C (最大 5 秒) の短絡能力があります。

IEC/EN 60332-1-2 に準拠した難燃性で、油、グリース、オゾン、紫外線、酸素、弱酸/ガソリンに対して強い耐性があります。

工場出荷時/絶縁試験電圧: 1000 V (1.0 kV) 5 分

温度範囲: (フレキシブルな使用) 25°C ～ +85°C

動作温度（固定）：-40℃～+85℃。

最小曲げ半径：フレキシブル使用：外径12×

H01N2-D ゴム溶接ケーブルの一般データ

公称クロス-

断面積

指揮者の

最大

の直径

ワイヤー入り

導体

厚さ

カバーリングの

指定された

価値

全体の平均値

直径

最大導体

20℃での抵抗

より低い

限界

アッパー

限界

缶詰

ワイヤー

缶詰なし

ワイヤー

mm²

Ω/km

0,21

2,0

7,7

8,8

10,1

11.4

9,7

11,0

12.7

14,2

1,95

1,24

0,795

0,565

1,91

1,21

0,780

0,554

120

0,21

0,51

2,2

2,4

2,6

2,8

13.2

15.3

17,1

19,2

16.5

19,2

21,4

24,0

0,393

0,277

0,210

0,164

0,386

0,272

0,206

0,161

150

185

240

0,51

3,0

3,2

3,4

21,1

23.1

25.8

26.4

28.9

32,1

0,132

0,108

0,0817

0,129

0,106

0,0801

導体抵抗は、EN 60228 のクラス 6 に準拠しています。

比較表：YH / YHF vs H01N2-D

お客様は、さまざまな規格の違いを参照して、適切な代替ケーブルソリューションを見つけることができます。

アイテム	YH	YHF	H01N2-D	H01N2-E
標準	GB/T 5013.6 (IEC 60245-6)	GB/T 5013.6 (IEC 60245-6)	EN 50525-2-81 (DIN EN/VDE 採用バージョン)	EN 50525-2-81 (DIN EN/VDE 採用バージョン)
被覆材	SE3 天然ゴムコンパウンド	SE4クロロプレンエラストマー（耐油性）	EM5 CSP 架橋エラストマー (EN50363-2-2)	EM5 CSP 架橋エラストマー (EN50363-2-2)
最大連続使用温度	65℃	65℃	85℃	85℃
車掌クラス	GB/T3956 クラス5 (クラス6はオプション)	GB/T3956 クラス5 (クラス6はオプション)	EN50525-2-81 クラス D (溶接ケーブル用、撚り線約クラス 6 ≤95mm²、約クラス 5 ≧ 120mm² (VDE0295 準拠))	EN50525-2-81 クラス E 超柔軟導体、クラス D よりも柔らかい
構造	単一の押出成型 SE3 ゴム、複合絶縁体とシース	単一の押出成型 SE4 ゴム、複合絶縁体とシース	EM5 シングルカバー。カスタム二層カバー (EM5+EM5 または EI7 内側 + EM5 外側) が利用可能	EM5 シングルカバー。カスタム二層カバー (EM5+EM5 または EI7 内側 + EM5 外側) が利用可能
耐油性	貧しい	良い	優れた耐溶接スパッタ性、耐引裂性、耐摩耗性	優れた耐溶接スパッタ性、耐引裂性、耐摩耗性
主なターゲット市場	中国、東南アジア、低予算溶接プロジェクト全般	造船所、石油工場、国内および東南アジアの屋外プロジェクト	ヨーロッパ、ドイツ、EU 溶接システム、HAR/VDE を必要とするプロジェクト、手動アーク溶接	ヨーロッパ、ロボット溶接、繰り返しねじりおよび狭いスペースでの応用、HAR/VDE プロジェクト
定格電圧	100/100V	100/100V	100/100V	100/100V
工場での絶縁試験	AC1000V、5分	AC1000V、5分	AC1000V、5分	AC1000V、5分

よくある質問

Q: YH および YHF 溶接ケーブルとは何ですか?

A: YH および YHF は GB/T 5013.6 に準拠した中国の標準溶接ケーブルです。 YHはSE3天然ゴムを使用、YHFは耐油性SE4クロロプレンエラストマーを使用、最高使用温度は65℃です。

Q: YH と YHF の主な違いは何ですか?

A: YH SE3 ゴムは一般的な屋内溶接用であり、耐油性はありません。 YHF SE4 コンパウンドは、優れた耐油性、耐オゾン性、耐候性を備えており、造船所や油の多い環境に適しています。

Q：YHとH01N2-Dの違いは何ですか？

A: 規格とカバー素材が異なります。 YH は GB/T5013.6 に準拠し、SE3 ゴム、最大 65°C を使用します。 H01N2-D は EN 50525-2-81、EM5 CSP エラストマーカバーに準拠しており、定格 85°C、欧州市場向けに優れた引裂き、摩耗、溶接スパッタ耐性を備えています。

Q: 導体の違いは何ですか?

A: YH/YHF は GB/T3956 クラス 5 / オプションのクラス 6 銅導体を採用しています。 H01N2-D は、溶接ケーブルに EN50525-2-81 で定義された特別なクラス D 導体を使用しています。

Q: YH はヨーロッパのプロジェクトで H01N2-D を置き換えることができますか?

A: いいえ。EN50525 / HAR / VDE 認証を必要とする EU プロジェクトでは、H01N2-D を使用する必要があります。 YH は GB 標準ケーブルであり、欧州標準の要件を満たすことができません。

Q: どのケーブルの温度定格が高いのですか?

A: EM5 カバーを備えた H01N2-D は、最大連続使用温度 85°C に達し、YH/YHF 65°C よりも高くなります。

信頼できる H01N2-D および H01N2-E サプライヤーとして Taitong Cable をお選びください。

中国に拠点を置く Taitong Cable は、数十年にわたるゴム溶接ケーブルの製造と供給の経験を誇ります。当社は、数万平方メートルをカバーする専用のゴムケーブル工場を含む 5 つの生産工場を運営しています。当社の専門的な研究開発、テストラボ、熟練した技術チームは、H01N2-D フレキシブルゴム溶接ケーブルが CE 認証を取得し、EN 50525 および VDE 要件を完全に満たしていることを保証します。

当社の H01N2-D アーク溶接リードは競争力のある工場直販価格で入手でき、国家レベルのプロジェクトに役立ちます。鉄鋼製造、建設、金属作業場での手動溶接作業に適しています。私たちは長期的な協力のために、大量購入者、EPC請負業者、ヨーロッパ、アフリカ、東南アジアの海外クライアントを歓迎します。
