H01N2-E エクストラフレキシブルゴム溶接ケーブル EN 50525

H01N2-E エクストラフレキシブルラバー溶接ケーブルは、EN 50525-2-81 (HD 22.6 S2 に優先) に準拠しています。クラス 6 の細撚り裸銅導体 (プレーンまたは錫メッキ)、EN 50363-1 に準拠した 1 層の EM5 カバーまたは 2 層の EI7 絶縁体、および EN 50363-2-2 に準拠した EM5 エラストマーシースを採用しています。定格 100V、最大導体温度 85°C のこのケーブルは、優れた柔軟性、耐油性、耐オゾン性を実現します。ロボット溶接や頻繁に移動する溶接に適しています。 Taitong Cable はメーカーおよびサプライヤーであり、世界中の顧客向けに ISO、CE、および完全なテストレポートを備えた大量注文をサポートしています。

お問い合わせを送信

製品説明

中国のメーカー Taitong Cable の H01N2-E エクストラフレキシブルラバー溶接ケーブルは、EN 50525-2-81 に準拠しています。クラス 6 (クラス E) 銅より線導体を採用し、EPR ゴムコンパウンドで絶縁および被覆されています。柔軟性、耐オゾン性、耐油性に優れたケーブルです。建設現場、造船所、鉄鋼工場のアーク溶接機に適しています。プロの H01N2-D/E ケーブルサプライヤーとして、Taitong Cable は卸売、大量購入、プロジェクトの問い合わせのために世界中の顧客を歓迎します。

アプリケーション

H01N2-E 溶接ケーブルは溶接機の接続に適用されます。工業用溶接、製鉄所、建設、造船所のプロジェクト向けの頑丈なゴム溶接ケーブルを提供します。モバイル溶接装置に最適で、請負業者、EPC 顧客、大量注文の卸売購入者に好まれています。

承認

HAR承認済みケーブル

EN 50525-2-81 に準拠 (HD 22.6 S2 に置き換わります)

撚り線：VDE-0282（極細裸銅）

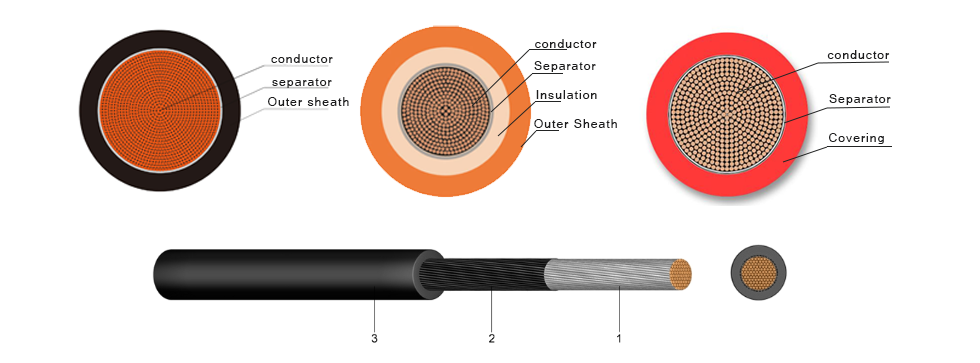

H01N2-E溶接ケーブルのケーブル構造

導体: クラス 6 細撚り裸銅

セパレータ：PET（ポリエステルテープ）層

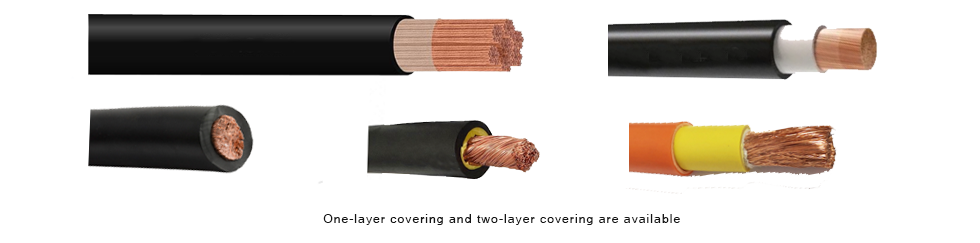

カバー範囲:

1層: タイプEM 5架橋エラストマーコンパウンド、EN 50363-2-2に準拠

2 つのレイヤー:

絶縁体: EPR ゴムコンパウンド (EM 5 / EI 7)

外側シース：EPRゴムコンパウンド（EM 5）

シース色: 黒 (ご要望に応じて他の色も利用可能です。)

電気的パラメータ

定格電圧：100/100V

試験電圧：AC1000V、5分間、50Hz

最小曲げ半径 (DIN VDE 0298-300 に準拠):

屈曲/自由運動用途の場合: ケーブルの外径の 10 × (10 × D)。

(注: 一部のメーカーは、最大 35 mm² のケーブル断面積に対して絶対最小値 7.5 x D を指定しています)。

固定/静的設置の場合: ケーブルの外径の 5 x (5 x D)。

固定設置：-40℃～+85℃

屈曲・移動動作時：-20℃～+85℃

最大導体温度: +85°C;

短絡ピーク: +250°C

特性: 非常に柔軟、耐油性、耐オゾン性、耐候性

ケーブルのサイズ: 10 mm² ～ 240 mm²

タイプ H01 N2-E の一般データ (EN 50525-2-81)

公称クロス-

断面積

指揮者の

最大

の直径

ワイヤー入り

導体

厚さ

カバーリングの

指定された

価値

全体の平均値

直径

最大導体

20℃での抵抗

より低い

限界

アッパー

限界

缶詰

ワイヤー

缶詰なし

ワイヤー

mm²

Ω/km

120

150

185

240

0,16

0,21

1、2

1,5

1,8

2,0

6,2

7,3

8,6

9,8

11.9

13.6

15.6

17.2

18.8

20,4

23,0

7,8

9,1

10.8

12,3

14.8

17,0

19.5

21.6

23.5

25.5

28,0

1,95

1,24

0,795

0,565

0,393

0,277

0,210

0,164

0,132

0,108

0,0817

1,91

1,21

0,780

0,554

0,386

0,272

0,206

0,161

0,129

0,106

0,0801

導体抵抗は、EN 60228 のクラス 6 に準拠しています。
