低電圧 2 5 コア SWA 鋼線外装アルミニウム PVC 絶縁 PVC シース電源ケーブル

Taitong‑Cable は、中国の大手ケーブルメーカーとして、IEC 60502‑1 に準拠した低電圧 2‑5 コア SWA 鋼線‑外装アルミニウム PVC ‑絶縁 PVC‑シース電力ケーブルを供給しています。円形または圧縮セクターのアルミニウムコアは、さまざまな断面に対応するオプションです。この地下使用可能な外装ケーブルは、安定した電気性能を備えています。当社は、エンジニアリング購入者向けに大量の卸売、カスタムメイドの仕様、短納期、思慮深いアフターサービスをサポートします。

お問い合わせを送信

製品説明

低圧 2-5 芯 SWA 鋼線外装アルミニウム PVC 絶縁 PVC シース電源ケーブルは、IEC 60502-1 規格に準拠しています（HD/VDE 規格や BS 規格など、その他の該当する規格についてはお問い合わせの際にご指定ください。）。ケーブルは多層複合構造を採用しています。オプションの円形または圧縮セクター - クラス 1 固体またはクラス 2 より線アルミニウム導体により、優れた導電性が保証されます。耐老化性のあるPVC絶縁が電気的破壊を防ぎます。コアフィラーとバインディングテープは、内部コアを整然としたレイアウトに保持します（オプション）。内側の寝具は装甲層を断熱材から分離します。 SWA 鋼線装甲は、地下敷設に堅牢な耐圧縮性を提供します。丈夫な外側の PVC シースにより、防湿性と耐摩耗性の性能を実現します。 Ideal for buried municipal power-supply wiring. Taitong Cable が供給する 0.6/1kV LV SWA 装甲アルミニウム導体 PVC 電源ケーブルは、海外の代理店やプロジェクトベースのバイヤー (EPC) 向けに大量の卸売、特注仕様、短納期を受け入れます。

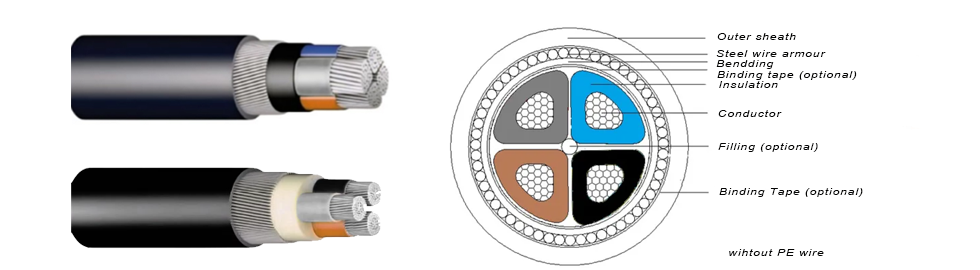

工事

1、さまざまな断面サイズに対応するオプションの円形または圧縮セクターアルミニウム導体

2、耐老化性PVC絶縁の義務化

3、オプションのコアフィラー（タイトフィット扇形コアの場合は省略）

4、組み立てられたコアを束ねるためのオプションの不織布結合テープ

5、断熱保護のための必須のインナー寝具層

6、地下の機械的衝撃に対するSWA鋼線装甲の義務化

7、防湿性と耐摩耗性の性能を備えた必須の丈夫なPVCシース

低圧 2 芯から 5 芯 SWA 鋼線外装アルミニウム PVC 絶縁 PVC シース電力ケーブルの用途

この SWA 被覆地下電力ケーブルは、埋設パイプライン敷設、都市工学、商業施設の電源供給、工場配線、および屋外インフラストラクチャプロジェクトに適しています。鋼線の装甲が地下での圧縮や機械的損傷を防ぎます。海外案件調達にも特注色・仕様対応可能です。

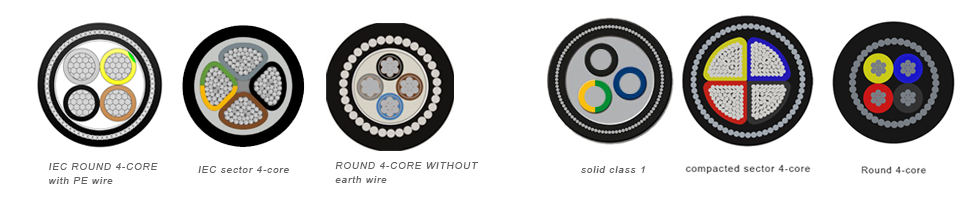

マルチコア PVC SWA 外装アルミニウム電源ケーブルの丸型導体と扇型導体の違い

1. 丸型導体

構造：導体1本1本に独立した円形断面を採用。

利点：加工が容易、曲げ性に優れ、剥離が簡単。小型ケーブル (≤16mm²) に広く使用されています。

欠点: ケーブル配線後のコア間に大きなギャップが存在し、ケーブル全体の直径が大きくなり、材料消費量が増加し、生産コストが増加します。

2. 扇形（タイル型）圧密導体

大型の 3 芯、4 芯、5 芯の電源ケーブルにのみ適用されます。アルミニウムより線を機械的にプレスして扇形のコアにします。いくつかのセクターコアを完全に組み立てて完全な円を形成することができます。

主なメリット: 内部コア間の隙間が小さいため、完成したケーブルの外径が縮小し、シースと充填材の消費量が削減されてコストが削減されます。コンパクトな構造により、強力な押し出し耐性が実現し、地中に埋設された SWA 外装ケーブルに最適です。同じケーブル外径でより大きな導体断面積が実現可能です。

3. 指揮者の選定ルール

小断面ケーブルは丸型導体を採用しており、製造が容易で柔軟性に優れています。 25mm² を超える多芯ケーブルには、セクター圧縮導体が推奨されます。単芯ケーブルでは常に丸い導体が使用され、扇形の芯は利用できません。

電気的パラメータ

参考規格	IEC 60502.1 / IEC 60228導体 / BS 6346に準拠難燃性試験：IEC 60332-3 耐火回路完全性試験:IEC 60331 低煙ハロゲンフリー(LSZH)試験: IEC 60754、IEC 61034 (ケーブルに必要な規格がある場合は指定してください。)
定格電圧(U0/U(Um))	600/1000V(1.2kV)
動作温度	通常動作時の最大導体温度：70℃ 短絡温度 - (最大 5 秒の故障継続時間) 160℃ (断面積≦300mm²)、140℃ (断面積＞300mm²)
導体の直流抵抗（20℃）	IEC 60228に準拠
AC耐電圧試験(5分)	3.5kV
設置周囲温度	0℃以上
曲げ半径	分。曲げ半径(取付時):12D 分。ジャンクションボックスおよび終端付近の曲げ半径: 10D (D=外径)
導体の公称断面積	2.5~400mm² (またはクライアントのリクエストによる)
オーバーシースの色（AC電圧）	絶縁色（PVC）：相導体はIEC 60445に従って青、茶色、黒、灰色または緑黄色、青、茶色、黒）を採用します。外側の PVC シース: 標準黒色、カスタム色も利用可能、IEC 60502-1 に準拠。 (地域によって異なる他の利用可能な断熱材の色のオプションを指定してください。)

Taitong Cable ケーブル製品を供給する利点

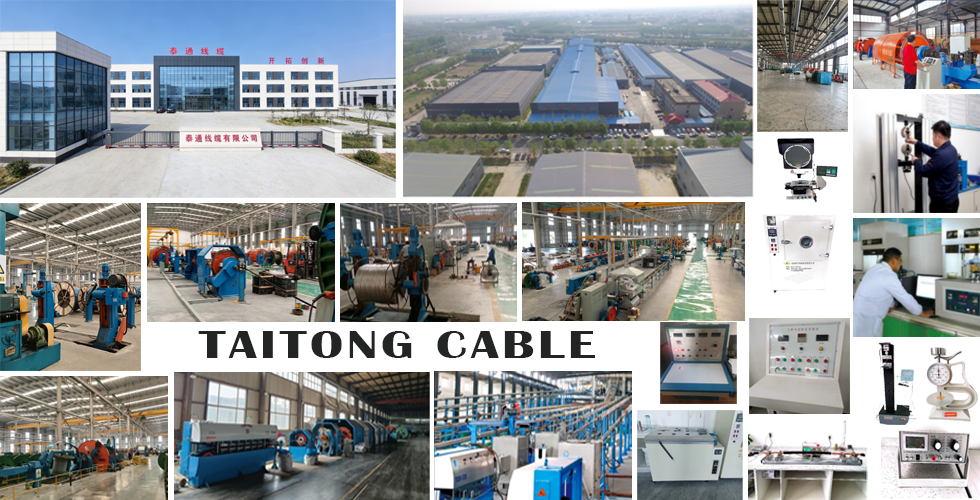

Taitong Cable は、20 年以上のケーブル生産経験と中国での確固たる業界地位を誇る中国の老舗ケーブルメーカーです。工場は大規模な生産設備を所有し、多くの国内インフラおよび EPC プロジェクトに電力ケーブルを供給しており、より多くの海外顧客との協力を継続的に求めています。 Taitong Cable は完全な ISO、CCC、および国際認定を取得しており、世界市場の要件を満たすために BS、VDE、および IEC 規格に準拠したケーブルを製造しています。この工場はカスタムケーブル仕様を受け入れ、競争力のある工場直販価格と製品サンプルをバイヤーに提供します。すべての購入者は、オンサイト工場監査と仮想検査を利用できます。 Taitong Cable は、世界中の配電会社、EPC 請負業者、電力エンジニアリング会社、プロジェクトバイヤーにサービスを提供し、プロのケーブルサプライヤーとして、安定したケーブル供給、厳格な品質管理、すべてのケーブル調達注文に対する迅速な輸出サポートを提供します。

Taitong Cable は、信頼できる中国のワイヤおよびケーブルのメーカーおよびサプライヤーとして、低電圧 2 コアから 5 コア SWA 鋼線装甲アルミニウム PVC 絶縁 PVC シース電源ケーブルを提供しています。当社の 2 ～ 5 芯低電圧 SWA アルミニウム PVC 電源ケーブルは、地下自治体プロジェクト、プラント配電、海外インフラ建設に適しています。熟練した経験豊富なチームと豊富な大規模プロジェクトの経験を備えた当社の設備の整った工場は、大量注文と迅速な納品に対応します。 Taitong は、世界市場の購入者に大量の卸売、パーソナライズされたカスタマイズ、完全なアフターサポートを提供しています。厳格な IEC 規格の品質、ISO、CE、認定済みの工場向け料金により、調達コストが削減され、安定した長期供給が保証されます。
