特殊ゴム被覆フラットケーブル

2.1 特殊ゴム被覆フラットケーブルの製品種類

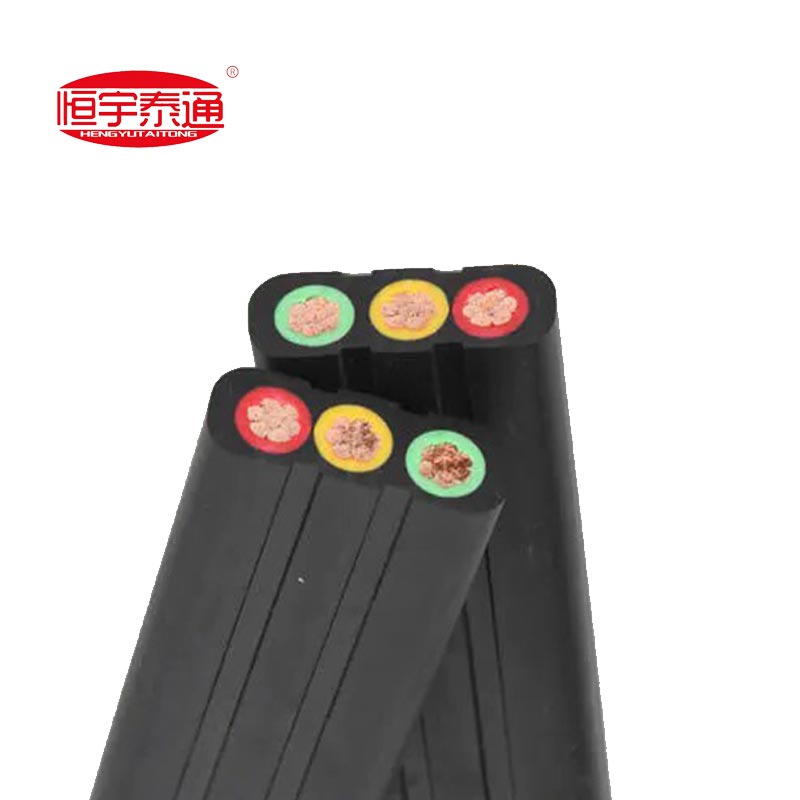

1. 平型可とうゴム被覆ケーブル
2. PVC絶縁NBRシースフラットケーブル
3. 銅編組シールド付きフラットゴムケーブル
4. ポリウレタン外皮を採用した高性能フラットケーブル
5. クレーン制御システム用多芯（8～48芯）フラットケーブル

2.2 特殊ゴム被覆フラットケーブルの構造

導体: マルチストランドファインアニール銅、IEC 60228 クラス 5/6 または VDE 0295 クラス 5 に準拠。極細撚りで高い柔軟性を実現。

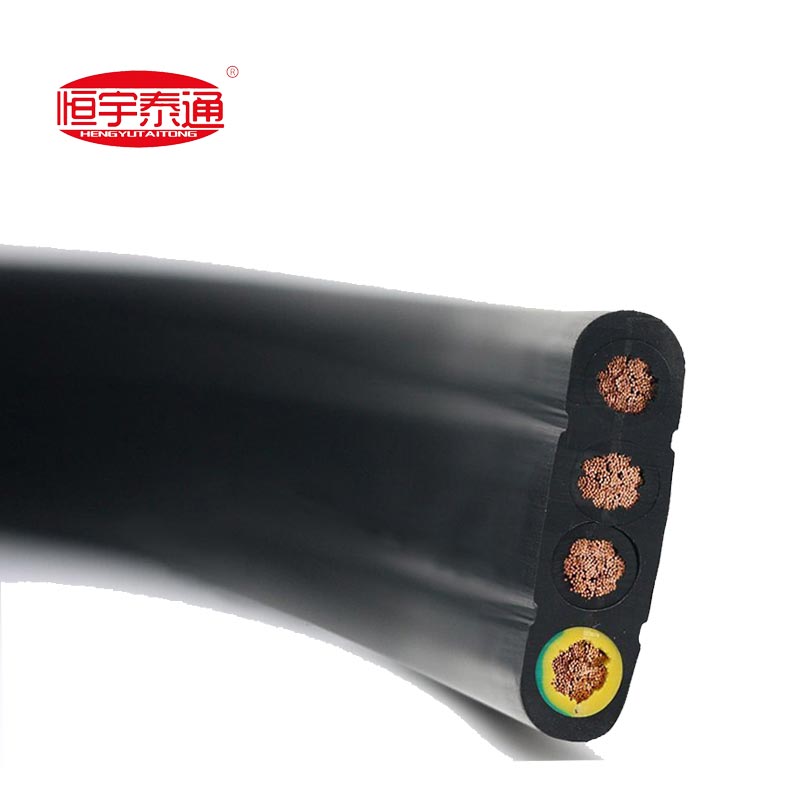

絶縁：EPR（エチレンプロピレンゴム）または特殊PVCコンパウンド;識別のために色分けまたは番号が付けられています。接地コア用の緑と黄色。

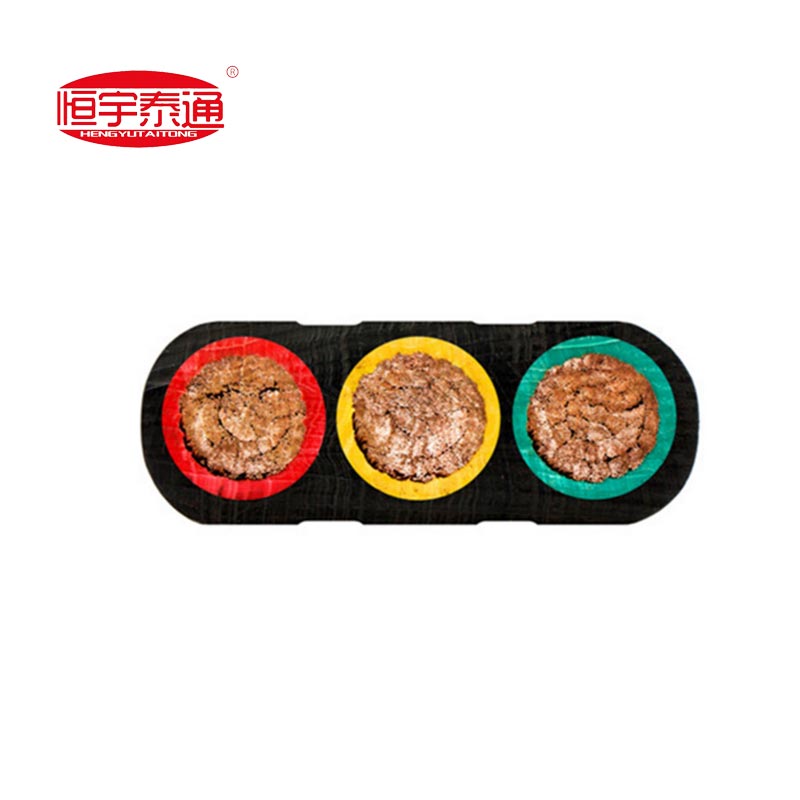

コアの配置：コンパクトさとねじれ防止のための平行平坦（直線）または五角形コアレイアウト。

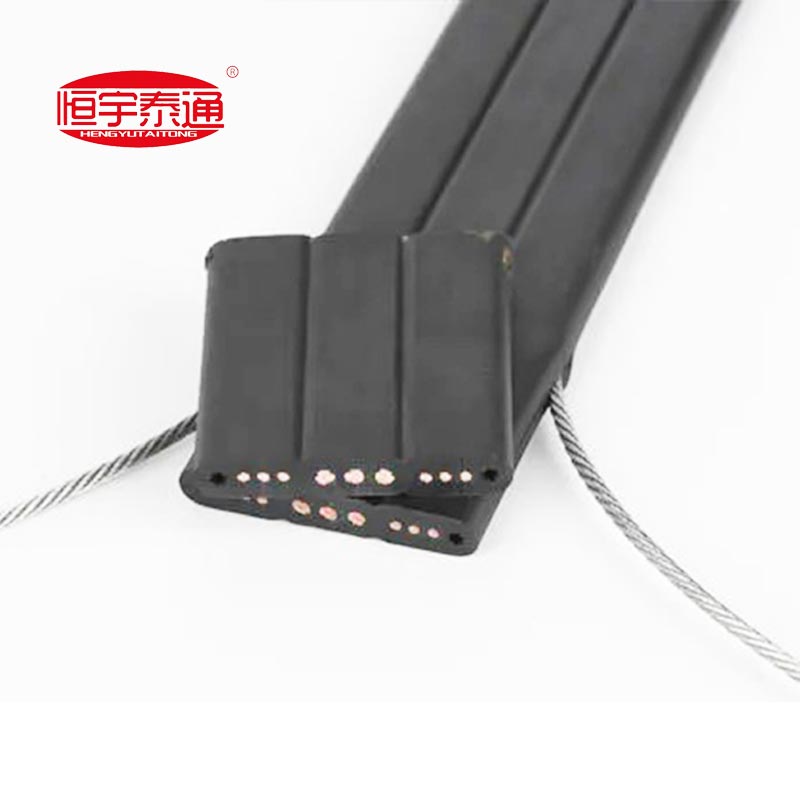

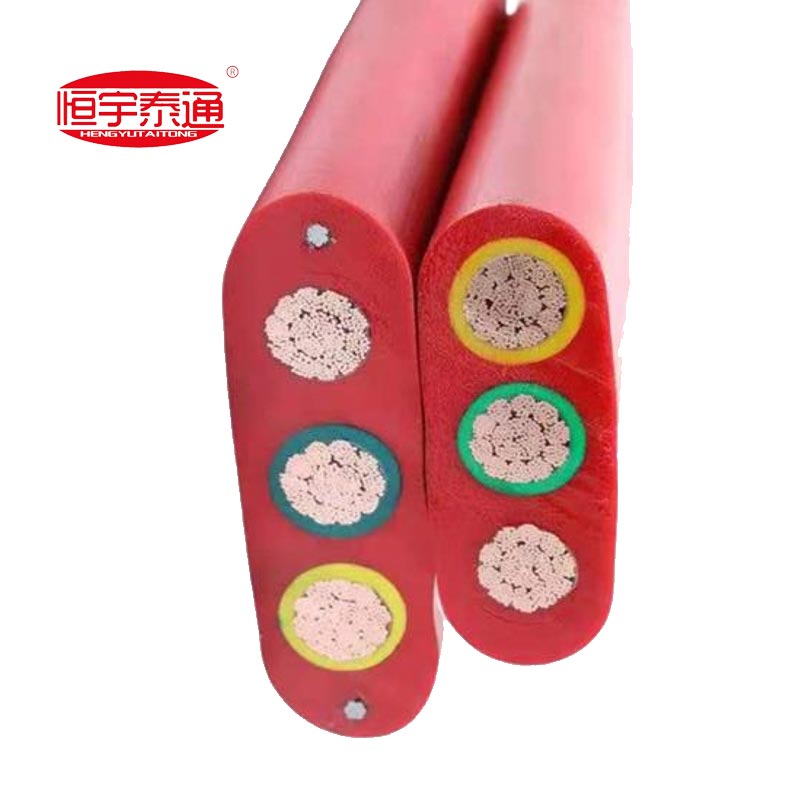

強化: クレーンの長距離移動に重要な引張強度を高めるために、両側に 2 本の亜鉛メッキ鋼線が埋め込まれています。
シールド: 電磁干渉に耐える高密度錫メッキ銅編組 (シールド密度 >80%)。
アウターシース：高耐久NBR（ニトリルゴム）、CSM（クロロスルホン化ポリエチレン）、PUR（ポリウレタン）耐油性、耐摩耗性、耐紫外線性、耐塩水噴霧性に優れています。

3.1 定格電圧: 300/500V、450/750V、0.6/1kV (標準工業グレード)。
3.2 温度範囲: -40°C ～ +90°C (連続動作)。カスタムで最低 -50 °C または最高 +120 °C まで利用可能です。
3.3 曲げ半径: 固定設置: ケーブルの太さの 5 倍。モバイル/旅行: ケーブルの太さの 8 ～ 10 倍。
3.4 曲げ寿命: ≥1,000,000 サイクル。ハイフレックスモデル ≥5,000,000 サイクル。
3.5 機械的強度：引張強さ≧50MPa；引き裂き抵抗≧25N/mm;耐摩耗性 ≥5,000 摩擦サイクル。
3.6 耐環境性：耐油性、耐酸・アルカリ性、耐紫外線性、耐塩水噴霧性。海洋および港湾環境に適しています。
3.7 難燃性：IEC 60332-1、VDE 0472-804 Part B、UL 94 V-0/VW-1に準拠。
3.8 電気的性能：絶縁抵抗≧10MΩ・km（20℃）電圧 2,500 ～ 3,500V AC を 5 分間試験しても破壊はありません。

IEC 60227: 定格電圧が 450/750V までのポリ塩化ビニル絶縁ケーブル。
IEC 60228: 絶縁ケーブルの導体。
IEC 60332-1: 火災条件下での絶縁ケーブルのテスト – パート 1: 単一の絶縁ワイヤまたはケーブルの垂直火炎伝播テスト。
VDE 0295: ケーブル用のフレキシブル銅導体。
VDE 0482 / EN 50265-2-1: 汎用の柔軟なゴム被覆ケーブルの仕様。
CE (LVD/RoHS): EU 低電圧指令および有害物質の制限に準拠。

GB/T 5023.6: 定格電圧 450/750V 以下の PVC 絶縁ケーブル – パート 6: 一般用途のエレベーター ケーブルおよびフラット ケーブル。
GB/T 12706: 定格電圧 1kV (Um=1.2kV) ～ 35kV (Um=40.5kV) の押出絶縁電力ケーブルおよび付属品。
GB/T 18380.1: 火災条件下での絶縁ケーブルのテスト – パート 1: 単一の絶縁ワイヤまたはケーブルの垂直火炎伝播テスト。
