計器用特殊制御信号ケーブル

1.製品紹介

機器の特殊制御信号ケーブルは、シールド付き、シールドなしのコンピュータ ケーブル、シールドなしのコンピュータ ケーブルの 3 つの主なタイプに分類されます。 計装用信号ケーブル、本質安全防爆計装用ケーブルなど。これらのケーブルは適しています 固定された 設置、フレキシブル配線、干渉防止、および防爆アプリケーション。台東ケーブル株式会社 届ける 世界的な技術をサポートする、コスト効率に優れた高性能の計器用特殊制御信号ケーブルを世界中で提供 進歩 お客様とWin-Winのパートナーシップを築くよう努めます。

2.製品仕様

2.1.コンピュータケーブル

モデル:

2.1 PVC シース、全体的に遮蔽された、ポリエチレン絶縁コンピュータ/データ ケーブル
2.2 PVC シース、ペア シールド + 全体シールド、PE 絶縁コンピュータ ケーブル
2.3 フレキシブル全体シールドコンピュータケーブル (より線導体)
2.4 フレキシブルペアおよび全体的に遮蔽されたコンピュータケーブル

2.2.計装ケーブル

モデル:

2.5 PVC 絶縁およびシース、全体的にシールドされた制御ケーブル
2.6 PVC シース、銅テープ シールド制御ケーブル
2.7 柔軟な遮蔽制御/計器ケーブル
2.8 XLPE 絶縁シールド計器用ケーブル

計装ケーブルの難燃性および耐火性評価

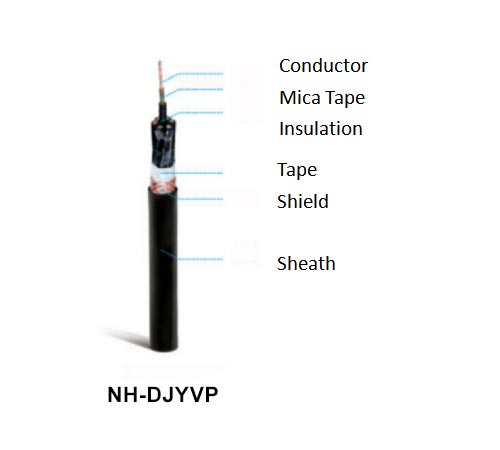

GB：ZA/ZB/ZC/ZD、WDZシリーズ; NH (耐火性); ia / ib / ic (本質安全防爆)
IEC/EN: IEC 60332-1/-3、CPR クラス B2 ca/C ca/D ca
UL：CM/CMR/CMP（UL 444）、VW-1

3.参考規格

● JB/T 13486-2018: コンピュータおよび計器用シールドケーブル
対応する主要な国際規格: IEC 60502-1、IEC 61156BS 5308

● TICW/06-2009: コンピュータおよび計器用ケーブル
対応する主要な国際規格:BS 5308、IEC 60332 シリーズ IEC 61034、IEC 60754

● GB/T 19666-2019: 難燃・耐火電線・ケーブル・光ケーブルに関する通則

● 対応する主要な国際規格:IEC 60332シリーズ IEC 60754、IEC 61034IEC 60331、IEC 61851

4.製品の特徴と用途

コンピュータケーブルの一般的な主な性能

コンピュータ ケーブル (300/500V) は、高絶縁、低静電容量設計、EMI および EMI に対する単一または二重シールドを備えています。 クロストーク、良好な機械的強度、および -15℃ ～ +70℃ の動作範囲。難燃性、防湿性があり、 老化防止、屋内産業用途に適しています。

コンピュータケーブルの一般的な用途

主にコンピュータ、DCS システム、産業用の信号伝送、制御接続およびデータ通信に使用されます。 工業および鉱業企業、発電所、石油化学、 冶金、鉄道、その他電磁干渉のある場所での自動制御と信号の実現 モニタリング。

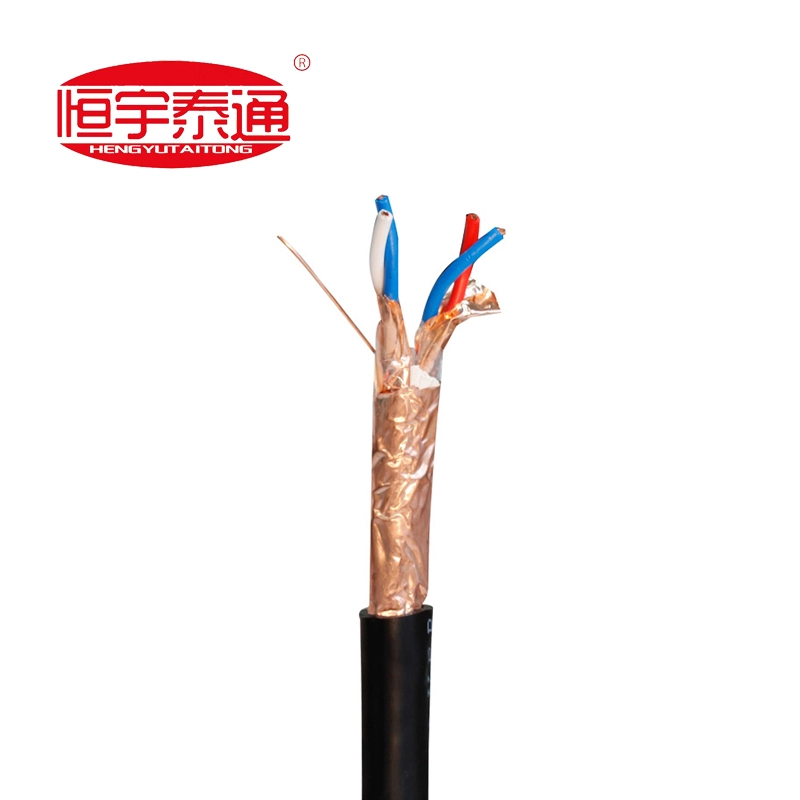

4.1 PVC シース、全体的にシールドされた、ポリエチレン絶縁コンピュータ/データ ケーブル

主なパフォーマンス:

効果的な抗干渉性能を実現する単一シールドを備え、優れた優れた性能を実現する PE 絶縁を採用しています。 電気特性に優れ、固定敷設のみに対応し、-15℃～+70℃の温度範囲で動作します。

応用分野

中程度の電磁気を使用する一般的な産業環境における屋内固定設置用に設計されています。 干渉、サービングコンピュータシステム、計装デバイス、および弱電流制御ループ。

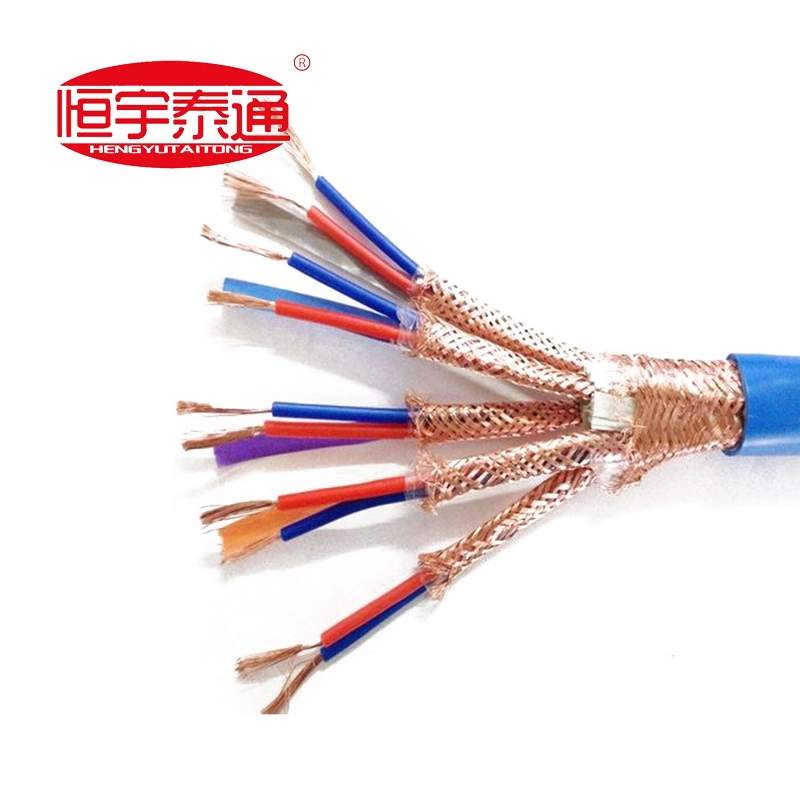

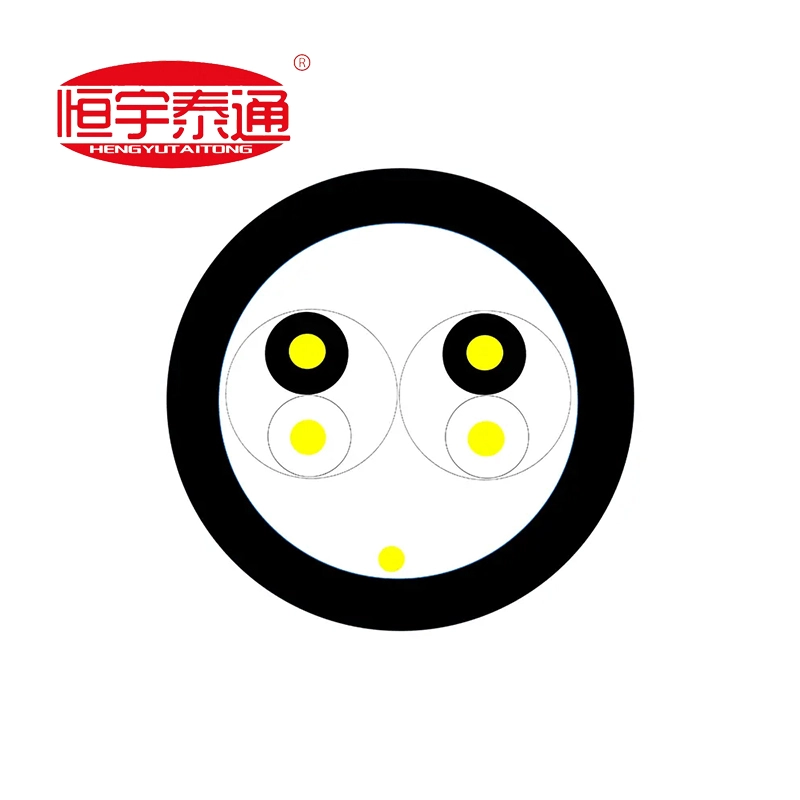

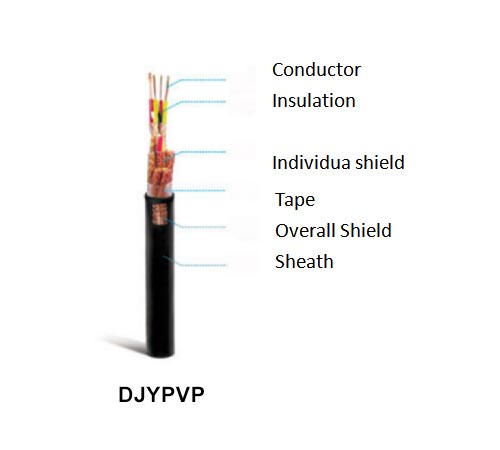

4.2 PVC シース、ペア シールド + 全体シールド、PE 絶縁コンピュータ ケーブル

主なパフォーマンス:

ケーブルには二層シールドが採用されており、優れたクロストーク防止および干渉防止性能を実現します。 信号伝送の安定性が高く、固定敷設専用です。

応用分野:

DCS/PLCシステムや精密機器の信号伝送に最適で、石油化学や石油化学製品にも適しています。 強力な電磁干渉環境におけるパワーオートメーション制御アプリケーション。

4.3 フレキシブル全体シールドコンピュータケーブル (より線導体)

主なパフォーマンス:

単一シールドを備えたクラス 5/6 フレキシブル銅より線導体を使用しており、柔軟な曲げが可能で、 可動配線や頻繁に屈曲する配線用途に適しています。

応用分野:

半固定または軽移動配線、機器相互接続、キャビネット内部接続に適しています。 頻繁に曲げる必要があるもの。

4.4 フレキシブルペアおよび全体的に遮蔽されたコンピュータケーブル

主なパフォーマンス:

二重シールドと高い柔軟性を兼ね備え、超低クロストークと優れた干渉を実現します。 耐久性があり、繰り返しの曲げに耐えます。

応用分野:

精密オートメーション システム、モバイル機器接続、軽量ドラッグ チェーン アプリケーション向けに設計されています。 柔軟な配線を必要とする測定および制御ループ。

4.5 銅導体 PVC 絶縁 PVC シース銅線編組シールド制御ケーブル

定格電圧：450/750V
最高使用温度：70℃
優れた耐干渉性 (高周波)
固定設置
用途:制御回路、計装、PLCキャビネット、中程度の電磁気を伴う屋内およびケーブルトレンチ 干渉。

4.6 銅導体 PVC 絶縁 PVC シース銅テープ シールド制御ケーブル

定格電圧：450/750V
最高使用温度：70℃
優れた低周波磁気干渉耐性
固定敷設のみ、柔軟性に乏しい
用途:変電所、発電所、強い電磁干渉環境。

4.7 銅導体 PVC 絶縁 PVC シース銅線編組シールドフレキシブル制御ケーブル

定格電圧：450/750V
最高使用温度：70℃
柔軟性が高く、頻繁な曲げ作業に適しています。
用途：ドラッグチェーン、移動装置、ロボット、自動生産ライン。

4.8 銅導体 XLPE 絶縁 PVC シース銅線編組シールドフレキシブル制御ケーブル

定格電圧：450/750V
最高使用温度：90℃
柔軟性が高く、耐熱性が優れています
用途:高温作業場や移動機器の柔軟な制御回路。

4.9 銅導体 XLPE 絶縁 PVC シース銅線編組シールド制御ケーブル

定格電圧：450/750V
最高使用温度：90℃
PVC絶縁よりも優れた耐熱性と耐老化性
用途: 高温および耐干渉要件を備えた固定制御回路。

5.生産能力

Taitong Cable は、高度な生産ライン、完全な試験システム、 専門的な研究開発と特許。当社は、安定した大出力を備えた計器用特殊制御信号ケーブルを専門に扱っております。 カスタムシールド、コア数、難燃性仕様をサポートします。国内および国際基準に準拠し、 当社のソリューションは、世界の産業オートメーション、DCS、石油化学、電力市場に信頼できる品質とサービスを提供します。 柔軟な供給能力。

6.価格の優位性

Taitong Cable は、計器用特殊制御信号ケーブルに大幅な価格上の利点を提供します。大規模なものとしては 自社所有の生産設備と統合されたサプライチェーンを備えたメーカーにより、中間コストを削減します。安定した生の 材料調達と生産の自動化により、効率がさらに向上します。当社の製品は最高の品質を提供します 競争力のある価格。台東は、世界中の顧客向けに費用対効果の高いソリューションで柔軟なバッチカスタマイズをサポートします 販売代理店、請負業者、工場を含め、コスト管理と信頼性の高いパフォーマンスのバランスを保ちます。
